Merhaba,

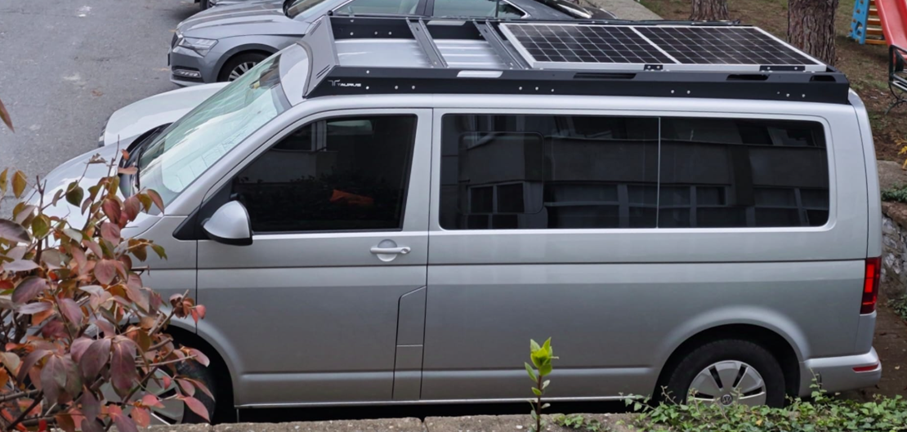

Transporter aracımı Camper olarak kullanıyorum, elektrik ihtiyacım için güneş enerjisi destekli bir sistem kurmaya başladım.

İstediğim; taşınabilir kompresörlü bir buzdolabı, aydınlatma, USB çıkışları ve araç aküsünden bağımsız kullanabileceğim mazotlu ısıtıcı için bir enerji kaynağı kurmak. Aynı zamanda uzun konaklamalarda araç aküsünün takviye edilmesi ve güneşsiz günler için alternatör desteği almak.



Birkaç karavan işleri yapan yer ile görüştüm, ama sonra kendim yapmaya karar verdim.

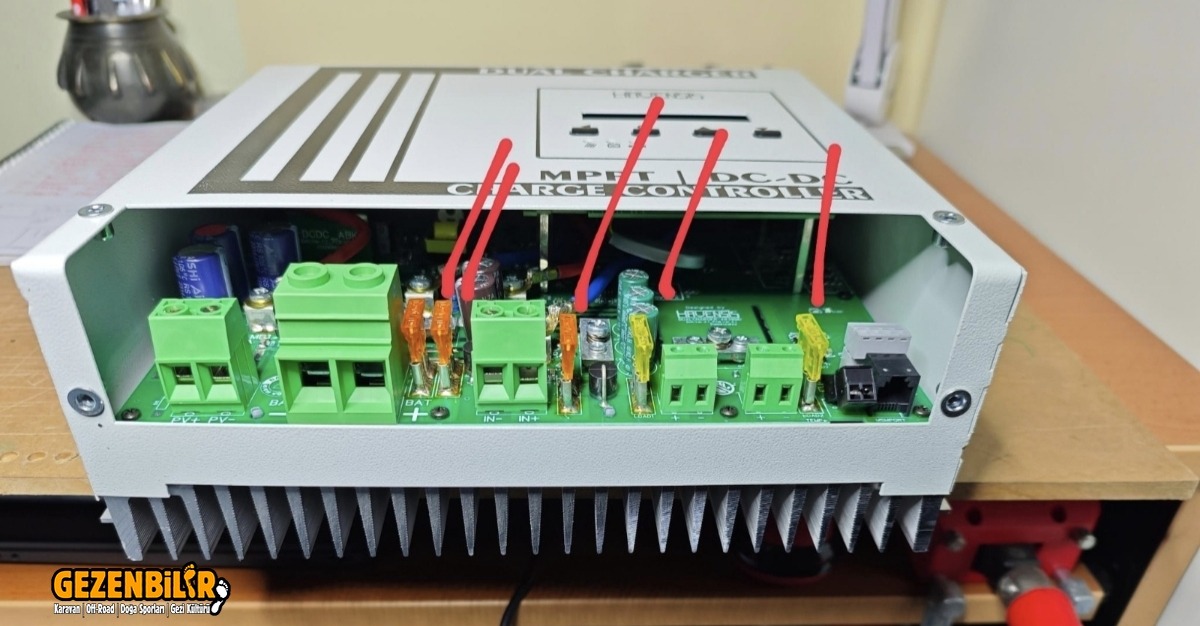

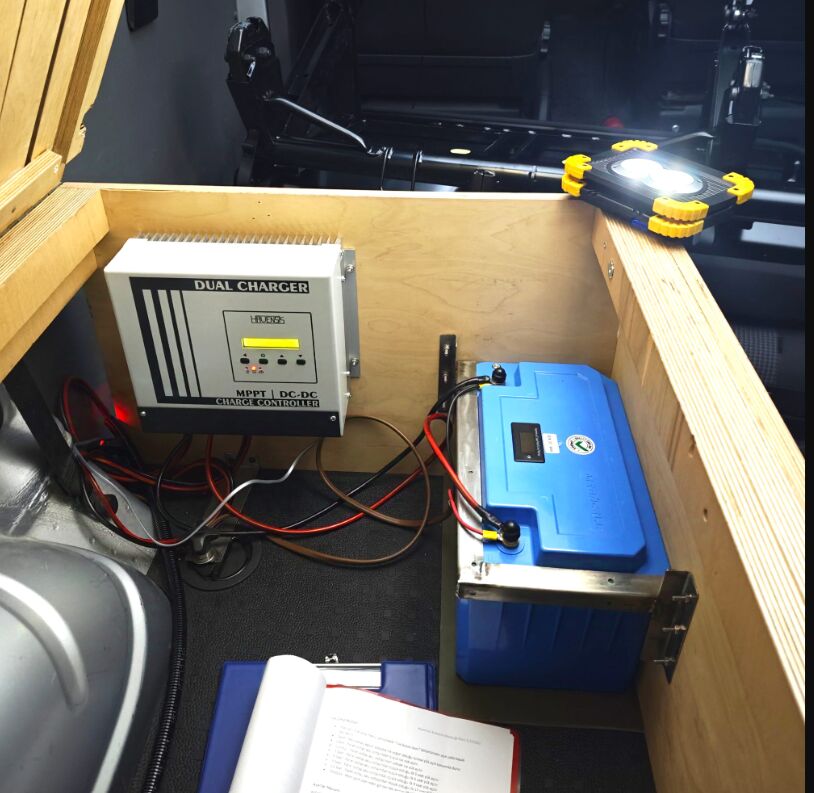

Bu sistemi kurmak için tüm isteklerimi gerçekleştirebilen ve bunları tek cihazda toplayan Havensis MPPT/DC DC tümleşik şarj kontrol ünitesi üstüne kurgu yapmak istedim,

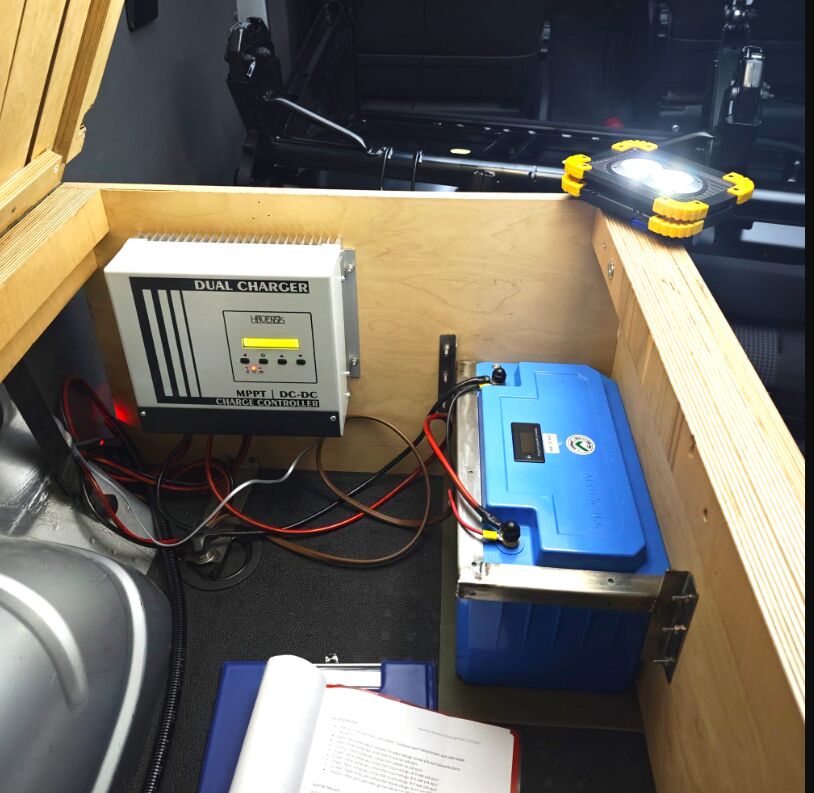

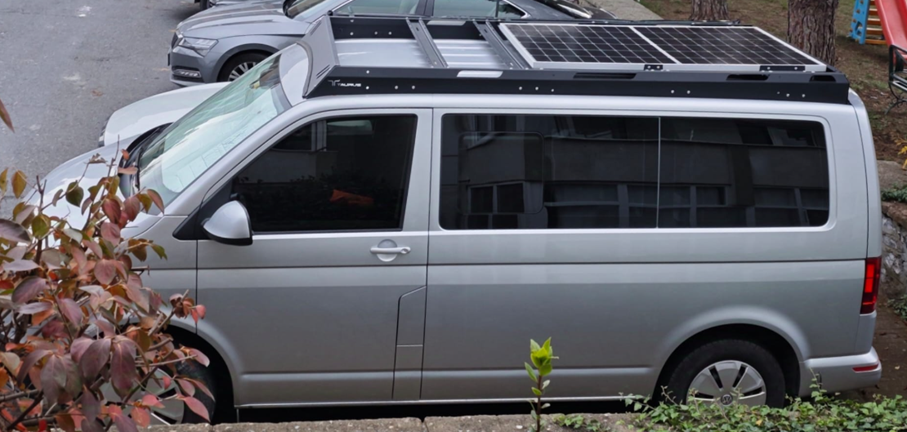

Güneş enerjisi olarak aracıma ölçüleri en uygun olan Apex 340W HC panel, yaşam aküsü olarak Megacell LiFePO₄12.8V 120 A, yük çıkışlarına bağlamak için iki tane baralı sigorta kutusu aldım.

Eeberspacher D2 daha önce araç aküsüne bağlıydı, tüm kabloları söküp yaşam aküsüne bağlamak kumandasının panelde olması nedeni ile imkansız gibiydi, bu sebeple araç aküsünden çektiğim bağlantıya kablo ekleyerek yaşam aküsüne uzattım.

Kablolar işlemler tamamlanınca düzenlenecek, bu şekilde bırakmayacağım.

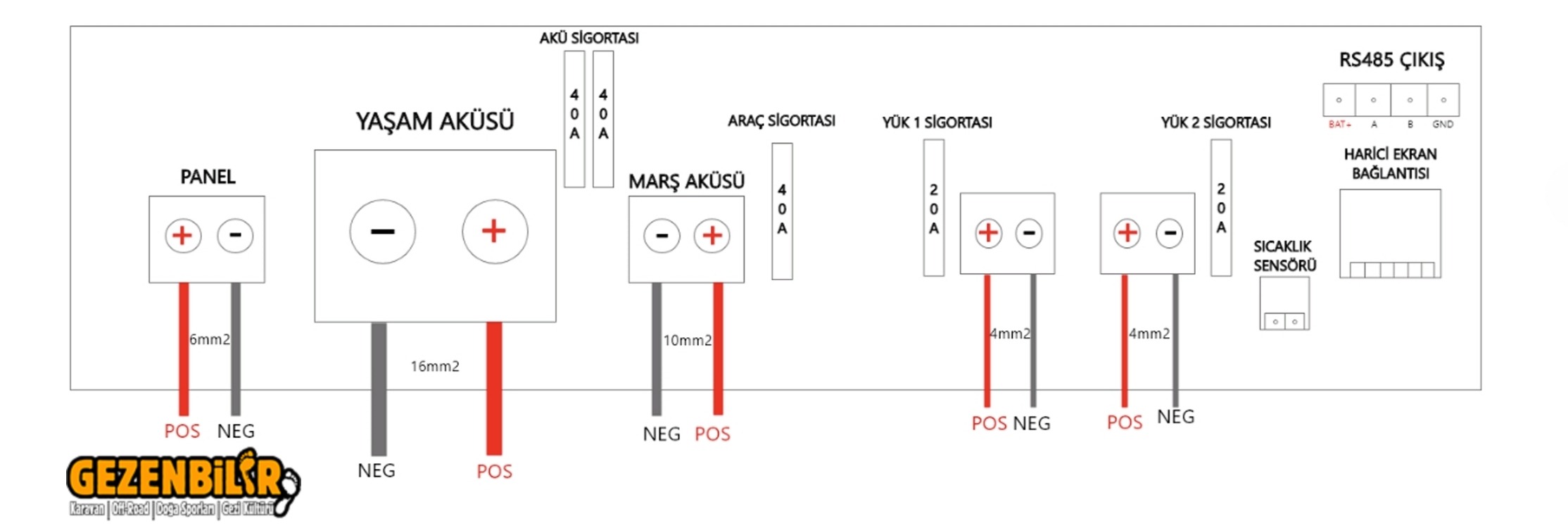

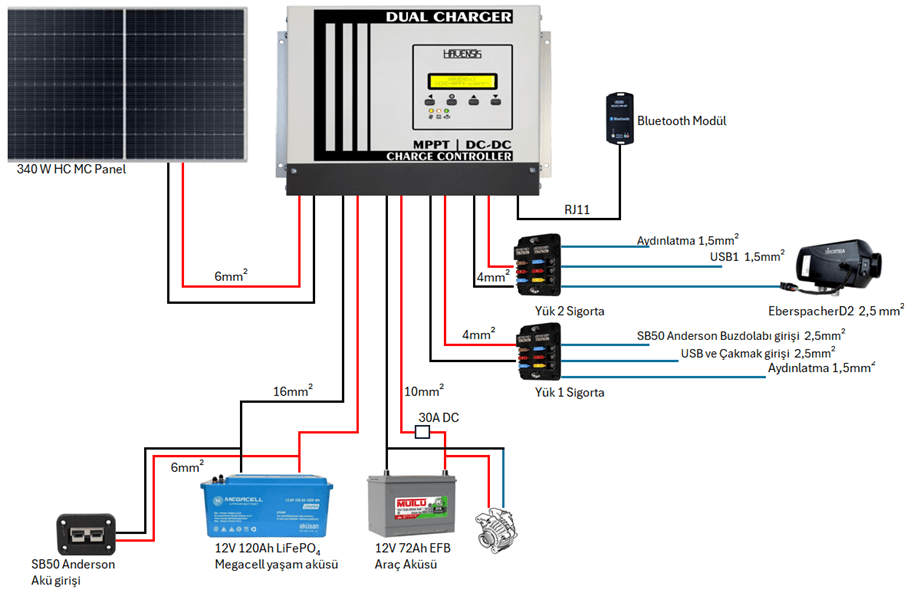

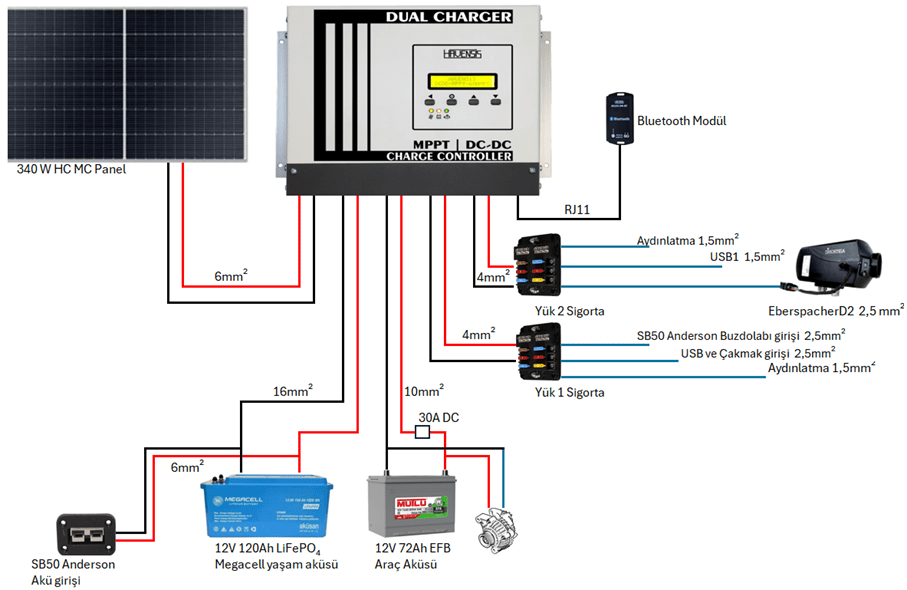

Havensis çalışanları ile bir kaç mesajlaşmadan sonra önce yukarıdaki şemayı çizdim ve ana kabloları çektim.

Umarım yanlış yada eksik bir yer yoktur? ( @Havensis )

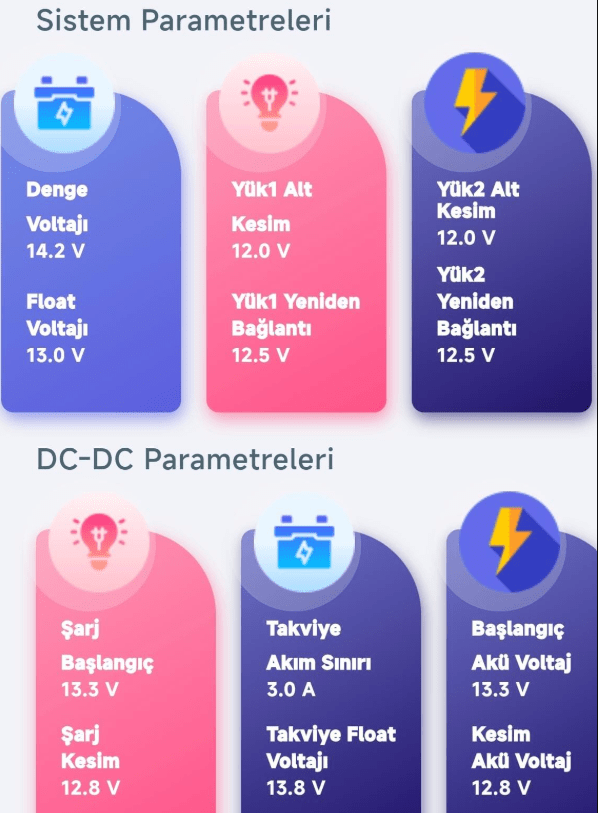

İşin biraz daha komplike tarafı MPPT ayarlarındaydı, aşağıdaki parametreleri MPPT’ye girdim,

Lityum yaşam aküsü şarj olmaya başladı, takviye moduna aldım ama henüz takviye başlamadı. Muhtemelen birkaç ayarı yanlış yaptım, çalışmaya devam😊

Güneş çıkınca izlemeye devam edeceğim, gelişmeleri yazacağım.

Her türlü bilgi ve önerinize açık olduğumu belirtmek isterim.

Saygılar, Sevgiler…

Murat Çongar
