Güneş Paneli, Hem Şebeke, Hem Şarj Dinamo, Hem Jeneratör Girişli Şarj Devresi Batarya Azalınca Uyarı

[asigencselo]

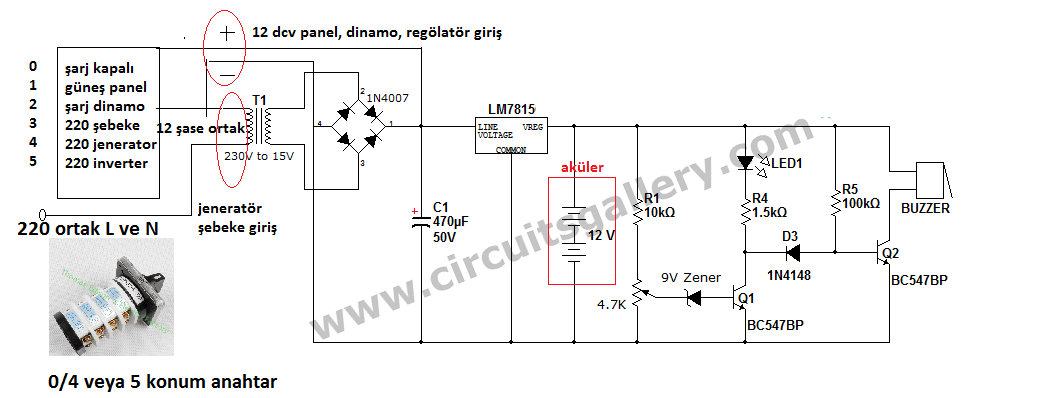

devremiz çok basit 10a 10 cm ölçülerindedir
şarj azalınca buzzer alarm vermektedir.Bunu karavana göre uyarladım isteyen olursa şayet buzzer verince 5 kanal seçim anahtarı hangi pozisyonda bırakırsanız o kanaldan otomatik şarja başlayan eklenti de yapabilirim mesela jeneratör ipli çekmeli değil ise otomatik marj alabilir.
saygılarımla



[TA2RX]

Ynt: Güneş Paneli, Hem Şebeke, Hem Şarj Dinamo, Hem Jeneratör Girişli Şarj Devresi Batarya Azalınca Uyarı Veren Şarj Üni

İşi bilenler daha somut önerilerde bulunacaktır. Ben takıldığım iki konuyu yeniden düşünmenizde fayda görüyorum. Birincisi 7815 fix kaç amper akım kaldıracak? Örneğin alternatörlerimiz 90A'a kadar akım verebiliyor. İkincisi tam doğrultulmuş akımla akü şarj etmek ne kadar verimli?



[huse]

Ynt: Güneş Paneli, Hem Şebeke, Hem Şarj Dinamo, Hem Jeneratör Girişli Şarj Devresi Batarya Azalınca Uyarı Veren Şarj Üni

Devrenin orjinal hali bu bu adreste bulunmakta http://www.andronicon.com/charging/simple_battery_charger.html
Devrede şarj kontrolü bulunmamakta. Bu şekilde maalesef kullanılamaz.



[fsirin]

Ynt: Güneş Paneli, Hem Şebeke, Hem Şarj Dinamo, Hem Jeneratör Girişli Şarj Devresi Batarya Azalınca Uyarı Veren Şarj Üni

Buradaki devre birkaç Ah değerindeki ufak kuru aküler için uygun olabilir. 7815 bilindiği üzere, max 1-1.5A kadar verebilen bir regülatördür. Amaç akü biterken uyarı almak ise regülatörden sonrası yapılabilir. Ancak zener ile transistörü sürmek yerine daha kararlı çalışan opamplı bir devre de yapılabilir.
