Roll Cage Teknik bilgi

[ONTURK]

Defender için Roll cage imalatına başlayacağız ama malzeme olarak ne kullanacağım konusunda henüz bir bilgiye ulaşmış değilim.

Siz nedersiniz?



Bulabildiğim bir döküman


TÜRKİYE OTOMOBİL SPORLARI FEDERASYONU

Safari Araçları İçin Roll-cage Onay Şartnamesi
1. Rollcage kullanırken boru çapı minimum 50 mm Ø olmalıdır.
2. Borular, mümkünse dikişsiz şekilde olmalıdır.
3. Rollcage kullanırken boru et kalınlığı 2 mm olacaktır.
4. Rollcage ara birleştiricileri boru kalınlığı minimum 38 mm Ø olacaktır. (Tavsiye edilen
çap ise 50 mm’dir Ø)
5. Bağlantılar dikiş kaynak olacaktır. Punta kaynak kullanılmamalıdır.
6. Şasi bağlantıları ya dikişli kaynak olmalı veya 10x10 cm çelik plaka üstüne kaynaklı ve
dört köşesinden cıvatalı olarak bağlanmalıdır.
7. Kullanılan cıvata kalite normu 8.8 , asgari çap 8 mm olmak zorundadır.
8. Rollbarların, kafa çarpmalarına karşı, ekteki şekillerde görüldüğü gibi emniyet pedi ile
kaplanması gerekmektedir. Rollbarların, tamamının emniyet pedi ile kaplanması
tavsiye edilir.



[vosdost]

Ynt: Roll Cage Teknik bilgi

Takip



[zoti]

Ynt: Roll Cage Teknik bilgi

Takip etmekte fayda var.Roll barlı araçla devrilen biri olarak (rallide) nasıl hayat kurtardığını iyi bilirim.



[whiteagle]

Ynt: Roll Cage Teknik bilgi

Benimde ihtiyacım olacak şuan sadece takip.



[vosdost]

Ynt: Roll Cage Teknik bilgi

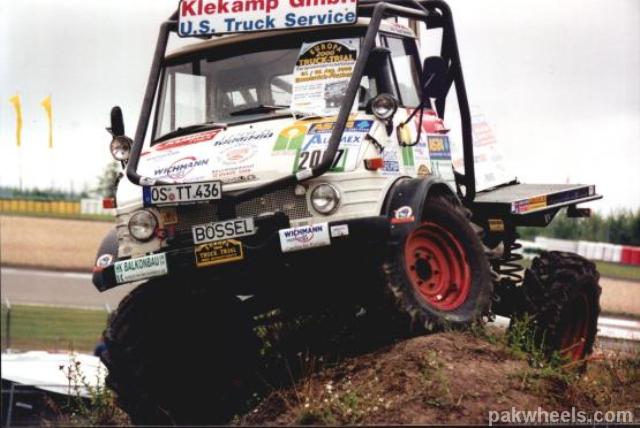

Roll cage olayını en yakın zamanda yapmayı dusunuyorum. Arac Unımog cabrıo Unımog sapkası takmak ıstemıyorum. Fakat benım en buyuk sorunun aracın sasesının esner yapıda olması. Bunu engellemek ıcın ınternetten bır foto buldum. Bu fotografta sasenın esnemesını engellememıs. Ornek bu olacak. Boru dıkıssız cekme boru, kaynak gaz altı, kalorıfer tesısatcısı = roll cage.
Tabı bırde 4 nokta emnıyet kemerıne uygun koltuk lazım.



[Child_In_Time]

Ynt: Roll Cage Teknik bilgi

Takip.



[turkakreb]

Ynt: Roll Cage Teknik bilgi

bence çelik çekme doğalgaz borusu kullanın 1 1/2'' (48.3mm) çapında olup et kalınlığı 3.7 mm. dir. yada piyasada kazan borusu denen borudan alabilirsiniz oda dikişsizdir, 1 1/2'' çapında, 2.0 mm. et kalınlığında bulabilirsiniz..



[klorr]

Ynt: Roll Cage Teknik bilgi

yukardaki resimde önden sabitlenmemiş sanırım yanlışmı tanım ladım yoksa



[screamingeagle]

Ynt: Roll Cage Teknik bilgi

Selam

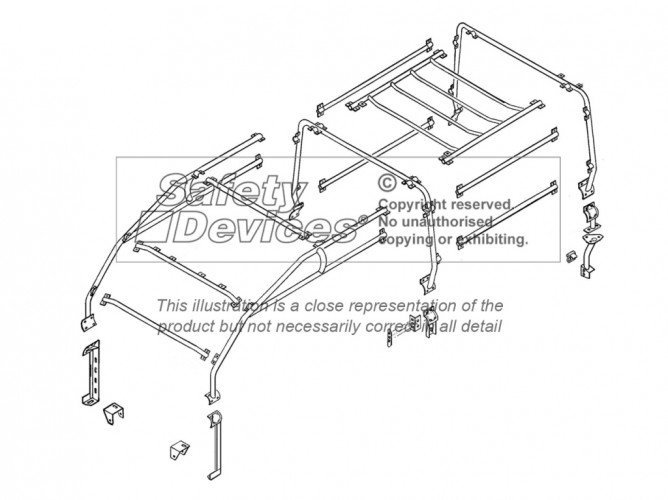

Roll Cages için bir iste de bunu görmüştüm işinize yararmı bilmem resmi ekliyicem birde deefender resmi var ama hangi pc de bulamadım oda çok değişik onuda atarım bir ara bulduğumda.



[vosdost]

Ynt: Roll Cage Teknik bilgi

yukardaki resimde önden sabitlenmemiş sanırım yanlışmı tanım ladım yoksa

Evet onden sabıtlenmemıs, nedenıne gelınce unımogun onemlı ozellıklerınden bırıde hareketlı sasesedır. Sabır roll cage yapıllırsa sase esnemıyecektır. Bu Montajdakı roll cage esnemeye musade edebılıyor.



[sword7]

Ynt: Roll Cage Teknik bilgi

Konuyu hortlatayım Haftaya aracıma rolcage yapımına başlayacağım bende. Tek sıkıntım safari şnorkelimi sökecek olmam. Nasıl bir sistem uygulayabilirim acaba ???



[DR.ÖZHAN]

Ynt: Roll Cage Teknik bilgi

http://www.off-road.gr/article1537.html

linki bi incele ben içten yaptırmayıı düşünüyorum.önkoltuğun arkasına oradan arka bagaja kadar



[DR.ÖZHAN]

Ynt: Roll Cage Teknik bilgi

Konuyu hortlatayım Haftaya aracıma rolcage yapımına başlayacağım bende. Tek sıkıntım safari şnorkelimi sökecek olmam. Nasıl bir sistem uygulayabilirim acaba ???

üsteki linkte sagdan snorkel montajlamış halini gösteriyor Umut



[sword7]

Ynt: Roll Cage Teknik bilgi

İçeriden değilde dışarıdan yaptırmayı düşünüyorum. Arka ve ön ayaklar şaseyle bağlantılı olacak tabi. Şu şekilde...



[yavuz-çelikel]

Ynt: Roll Cage Teknik bilgi

defender'a en gerekli malzeme.



[sword7]

Ynt: Roll Cage Teknik bilgi

defender'a en gerekli malzeme.

Aynen abi, bir kaç fotoğraf gördüm çok fena kıllandım... Bebekte geliyor yaptırmak şart oldu...
