Suzuki Jimny Ön Tampon Yapımı ve Vinç Montajı

[erdem57]

Merhaba Gezenbilir Dostları.
Geçen günlerde başlamış olduğumuz jimny vinç tamponun yapımı ve 4ay önce humaoto'dan almış olduğum 9000 LB Brıtpart vinç montajını jimnyci arkaşlarla paylaşmak istedim.
En azından yapımı sırasında aklınızda kalacak soru işaretleri için jimnyci arkadaşlara yardımcı bir fikir olur diye düşündüm.
Tampon yapımıında 2 mm saç, vinç tablası için 4 mm saç kullandık.



[erdem57]

Ynt: Suzuki Jimny Ön Tampon Yapımı ve Vinç Montajı

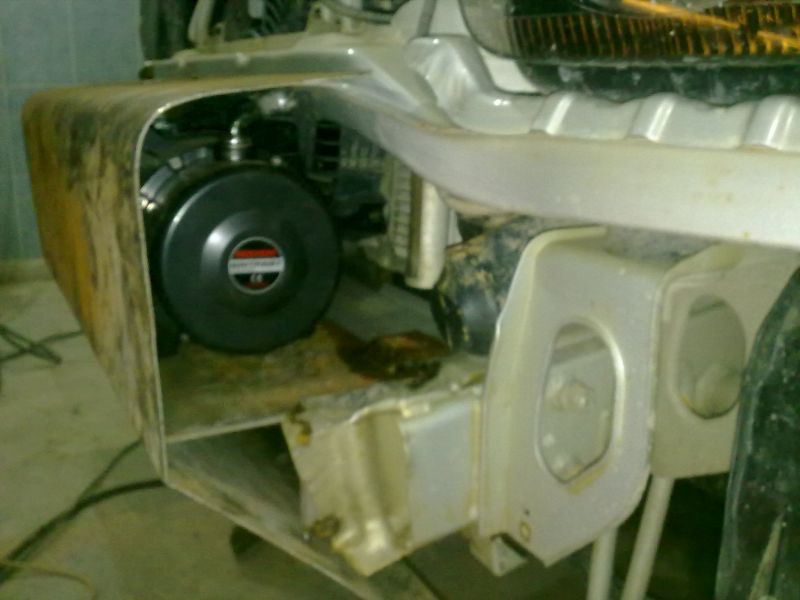

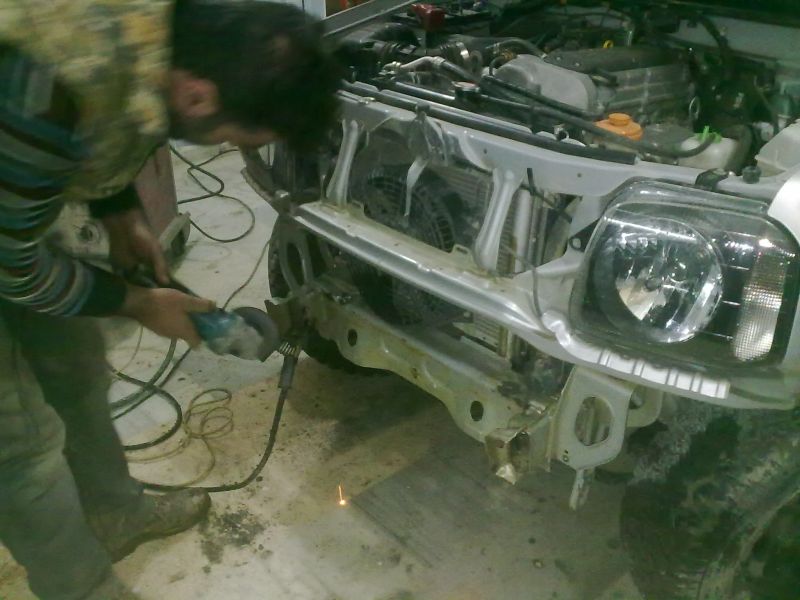

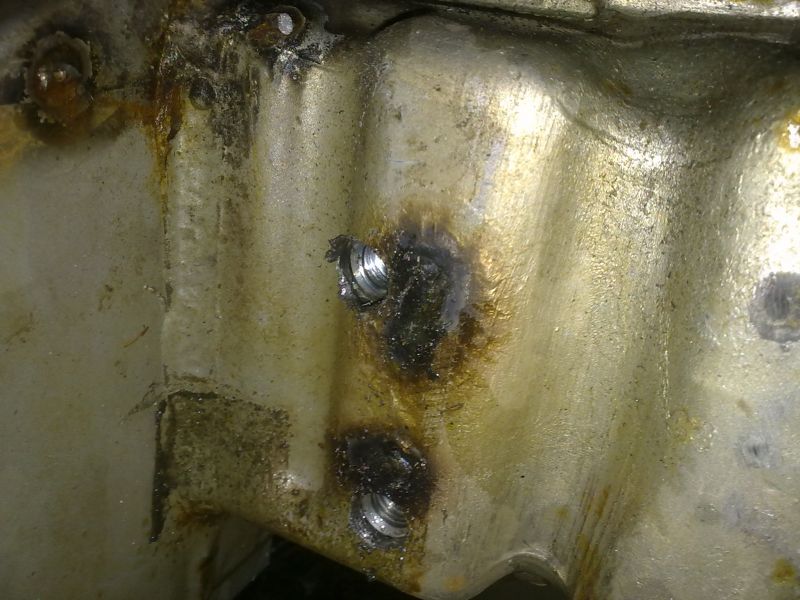

Aracın şase ucundaki ayakları kesmekle işe başladık. vinç tablası yapımı sırasında foto alma imkanım olmadı.Vinç tablasını yaptıkdan sonra şaseye, montaj civata deliklerini delip, delik yerlerine somunları kaynattık ve vinç tablasını civata ile sabitledik. tablayı sabitlrdikten sonra vinçimizi yerleştirdik.



[erdem57]

Ynt: Suzuki Jimny Ön Tampon Yapımı ve Vinç Montajı

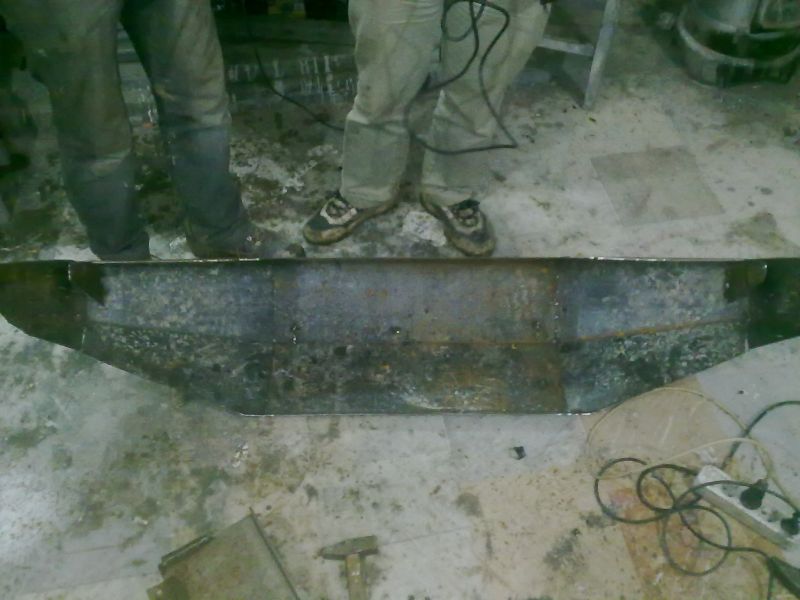

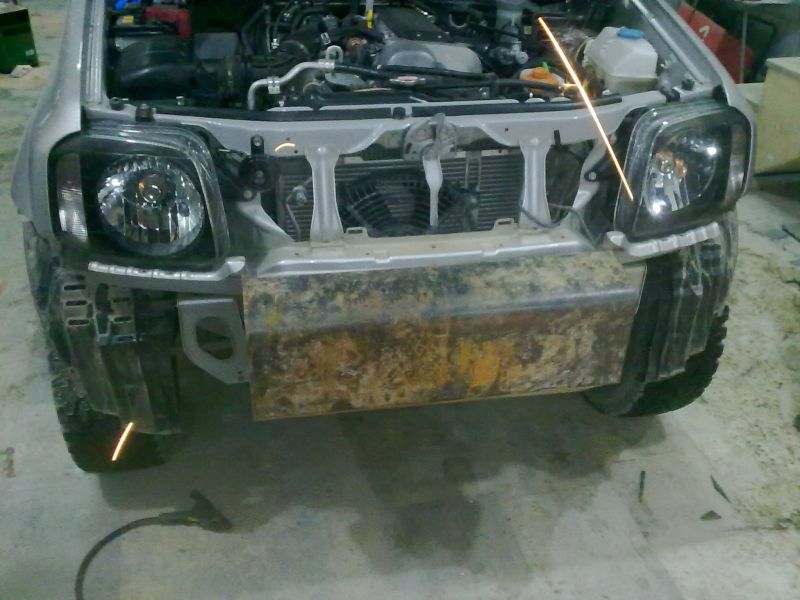

vinçimizi sabitledikden sonra tampon yapımına başladık.



[erdem57]

Ynt: Suzuki Jimny Ön Tampon Yapımı ve Vinç Montajı

...



[freegraf]

Ynt: Suzuki Jimny Ön Tampon Yapımı ve Vinç Montajı

kolay gelsin tampon mu panzer yavrusumu gayet sağlam olacağa benziyor.vincte iyi yer bulmuş kendisine.



[erdem57]

Ynt: Suzuki Jimny Ön Tampon Yapımı ve Vinç Montajı

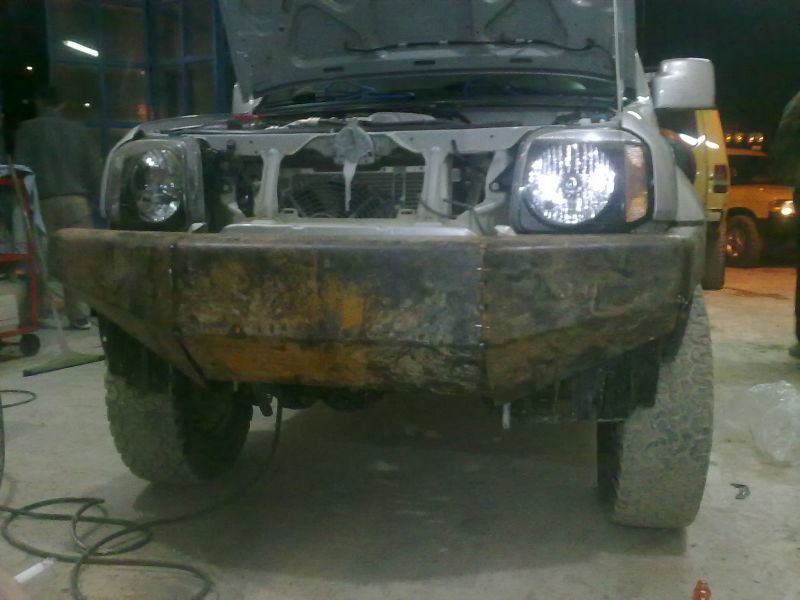

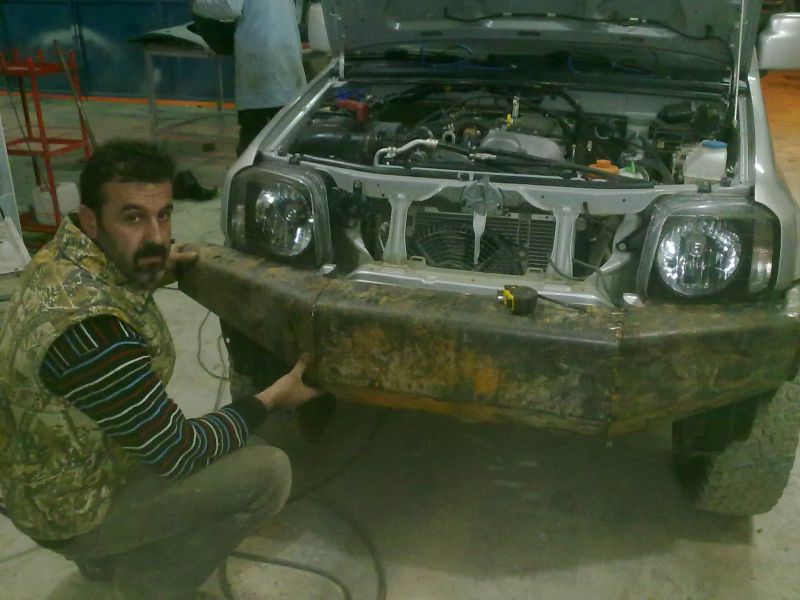

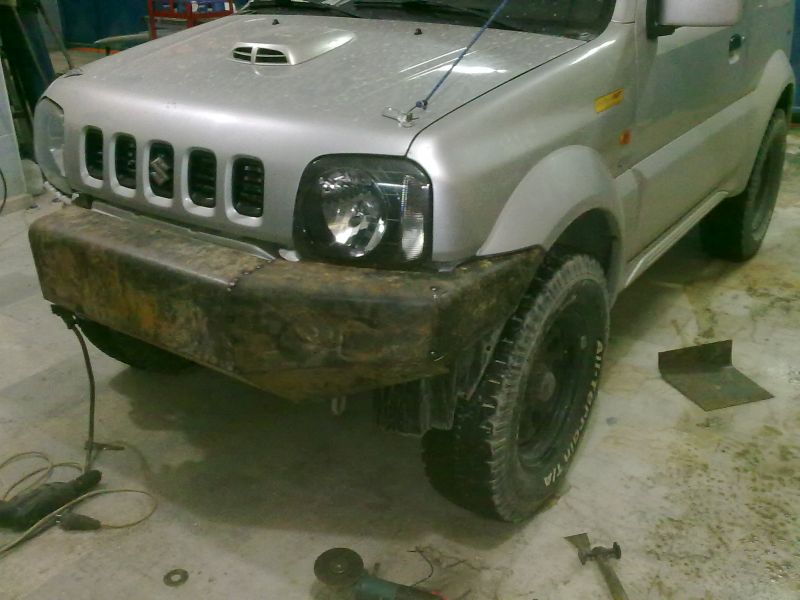

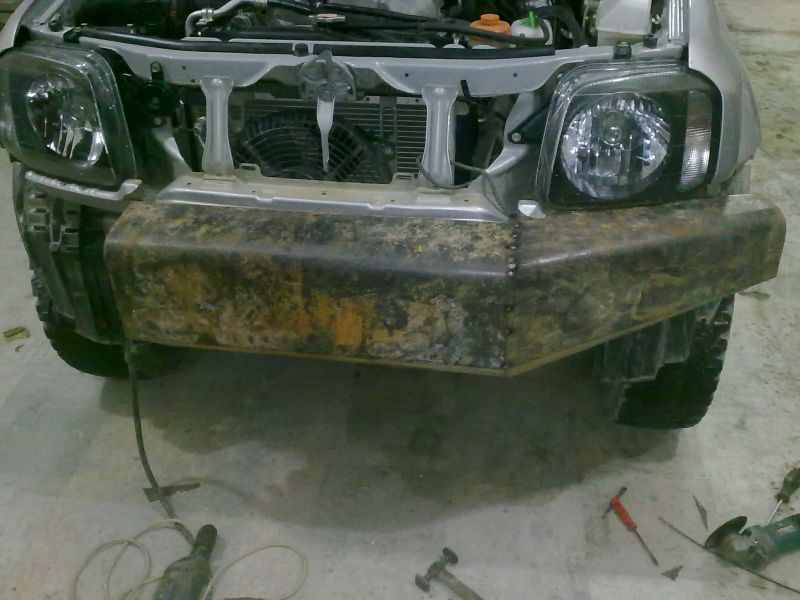

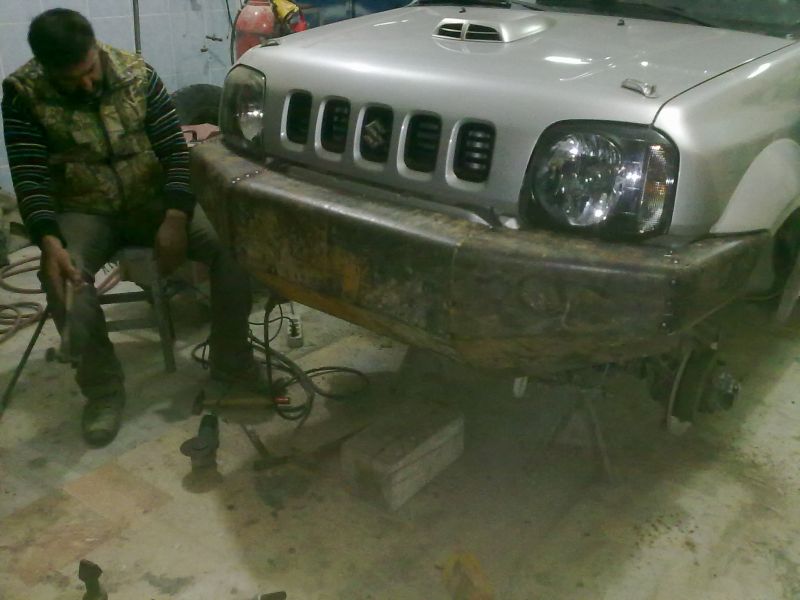

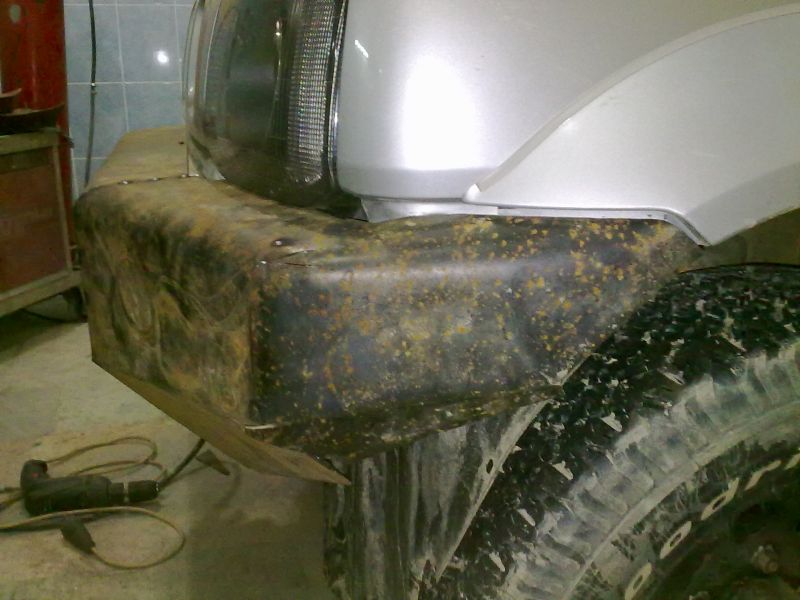

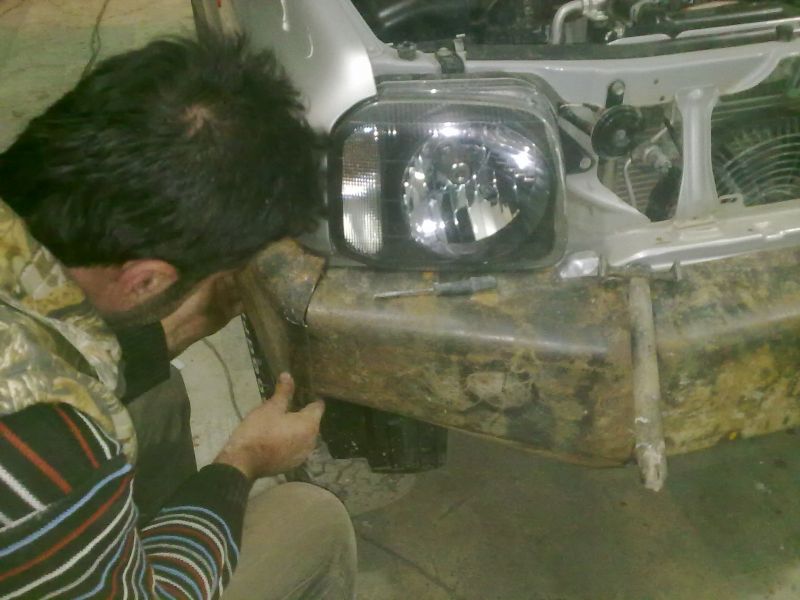

arkadaşlar jimnylerin ön tampon hatları çok girintili çıkıntılı olduğu için bizi çok uğraştırdı. yakup ustamız araçın hatları bozulmasın diye orj. tamponu gibi tampon köşelerini yuvarlak düşürdü anlıcanız baya işimiz uzadı.



[erdem57]

Ynt: Suzuki Jimny Ön Tampon Yapımı ve Vinç Montajı

kolay gelsin tampon mu panzer yavrusumu gayet sağlam olacağa benziyor.vincte iyi yer bulmuş kendisine.

teşekkür ederim valla plansız ve projesiz başladık panzer vavrusuna yakın oluçak herhalde.



[erdem57]

Ynt: Suzuki Jimny Ön Tampon Yapımı ve Vinç Montajı

...



[freegraf]

Ynt: Suzuki Jimny Ön Tampon Yapımı ve Vinç Montajı

toplamda kac kiloya cıkacak ağırlık. vinc soun vida pul kaynak vs.Arkayı kaldırmasın.fazla da yaktırmasın.şaka bir yana bununları herhalde hesapladınız.Ayancık a selam Rıfat Örnek .başkan zamanında size bir hafta misafir olmuştum 98 de ....hep yağmur yağdı ama iyydi.selam ve yola devam diyelim.



[erdem57]

Ynt: Suzuki Jimny Ön Tampon Yapımı ve Vinç Montajı

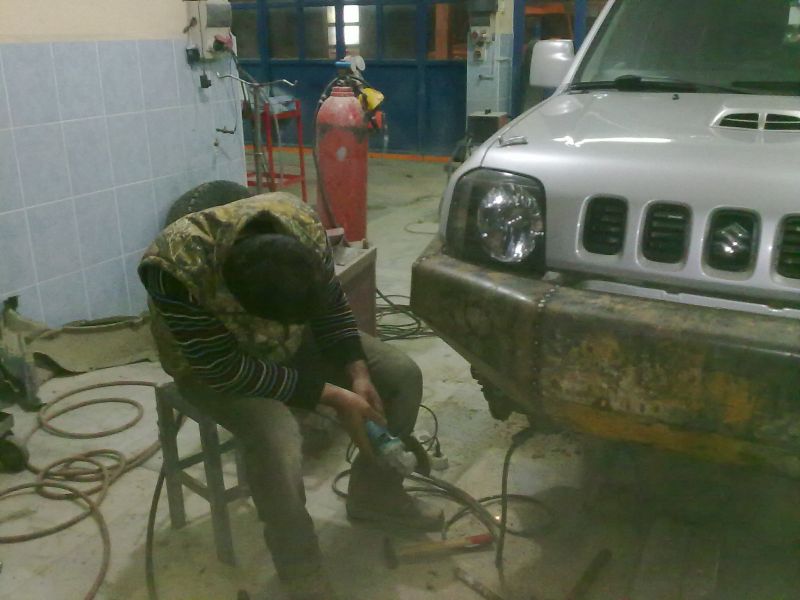

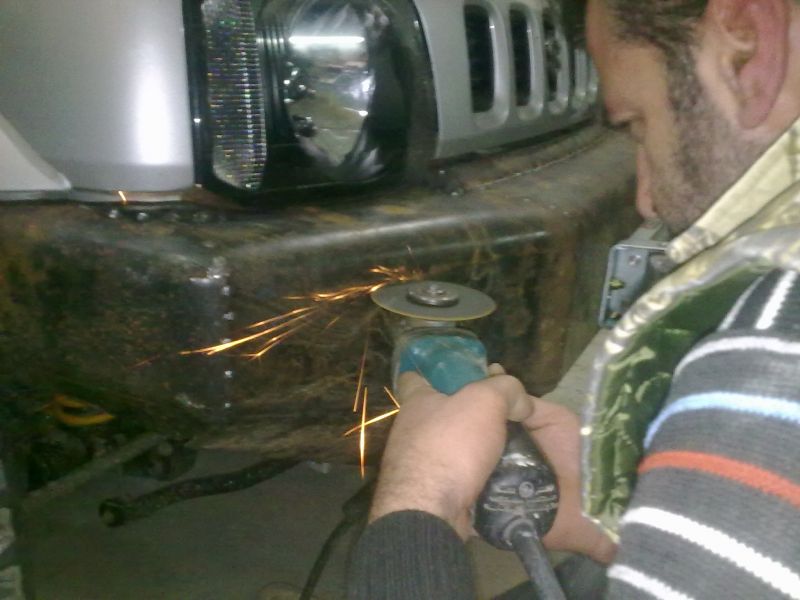

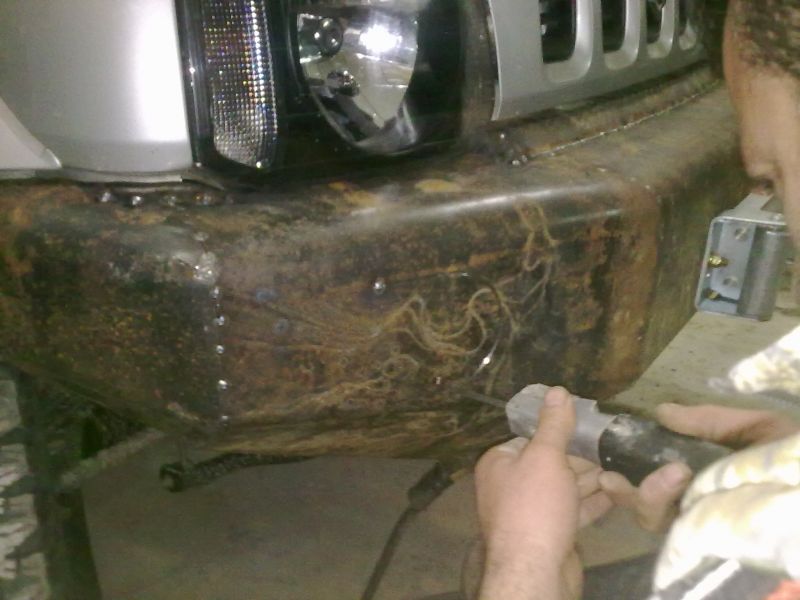

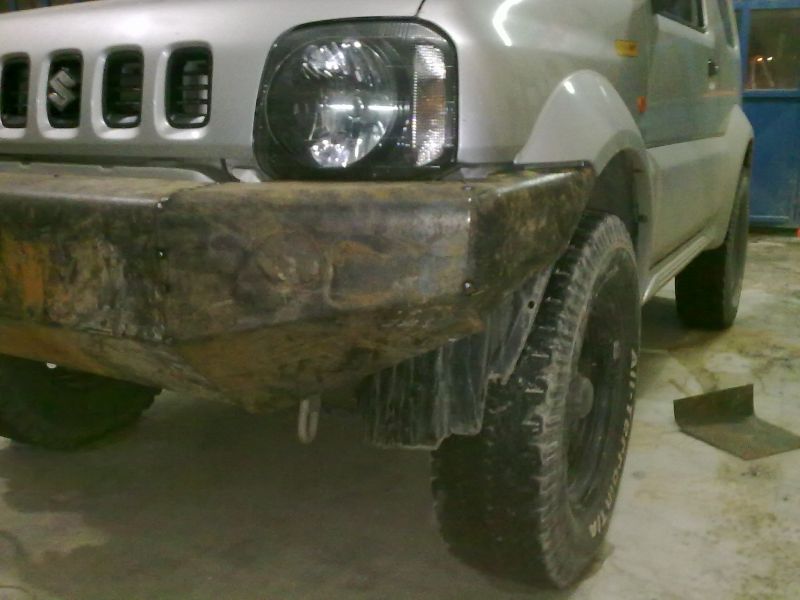

sağolsun ayancık offroad grubu arkadaşlarım akşamları bizi bir an bile yanlız bırakmadılar. Tompon köşelerini ve dönüşlerini kaynattık.



[erdem57]

Ynt: Suzuki Jimny Ön Tampon Yapımı ve Vinç Montajı

toplamda kac kiloya cıkacak ağırlık. vinc soun vida pul kaynak vs.Arkayı kaldırmasın.fazla da yaktırmasın.şaka bir yana bununları herhalde hesapladınız.Ayancık a selam Rıfat Örnek .başkan zamanında size bir hafta misafir olmuştum 98 de ....hep yağmur yağdı ama iyydi.selam ve yola devam diyelim.

Ağırlık Konusunda tahmini söylüyorum tampon + vinç 80- 100 kg. arasındadır. ilerliyen zamanda arka tampon yapacağım için dengelr diye düsünüyorum. yakıt konusunu çok düşünmedim ama çok da fark edeceğini düşünmüyorum. ayancıkda havalar genelde yağmurludur, nitekim karadeniz havası 98'de gezi amaçlımı gelmiştiniz ayancık'a.



[erdem57]

Ynt: Suzuki Jimny Ön Tampon Yapımı ve Vinç Montajı

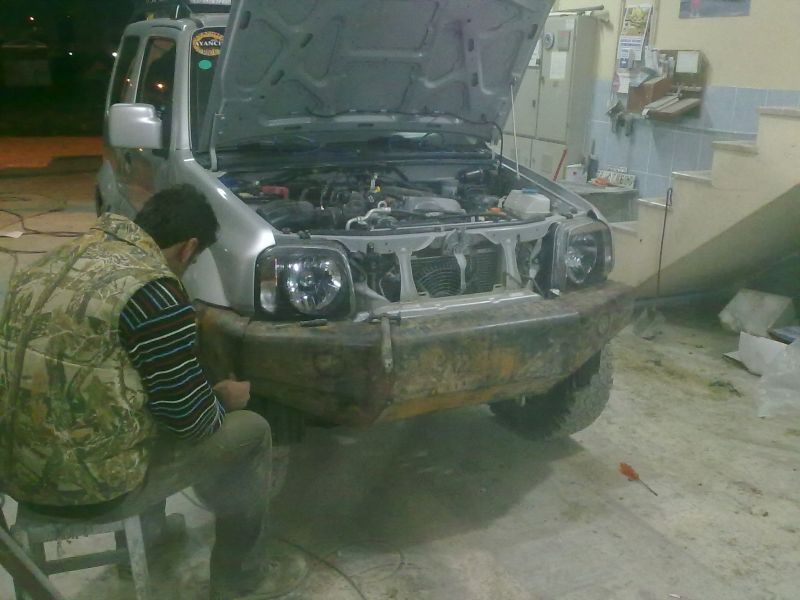

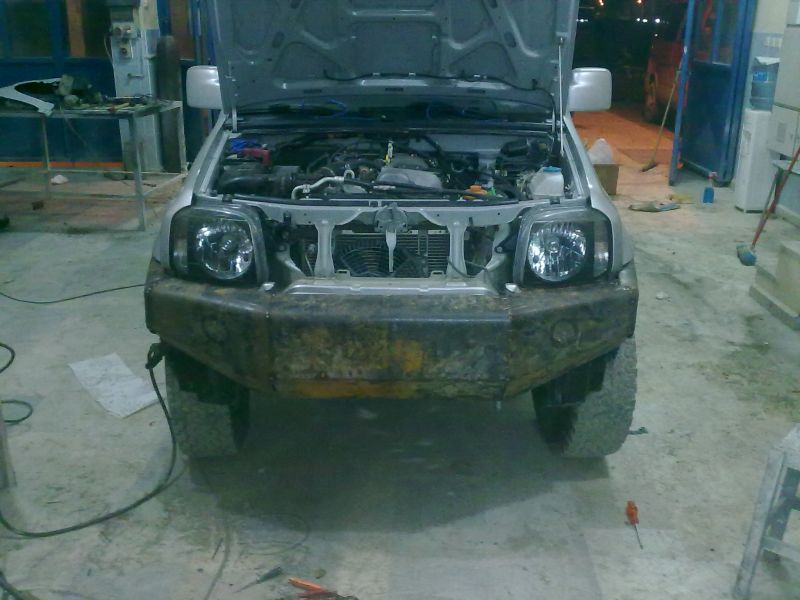

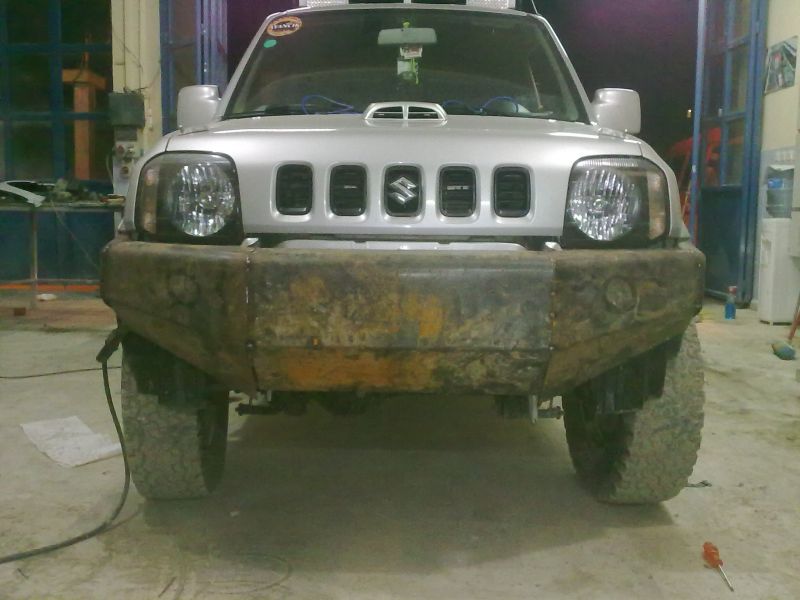

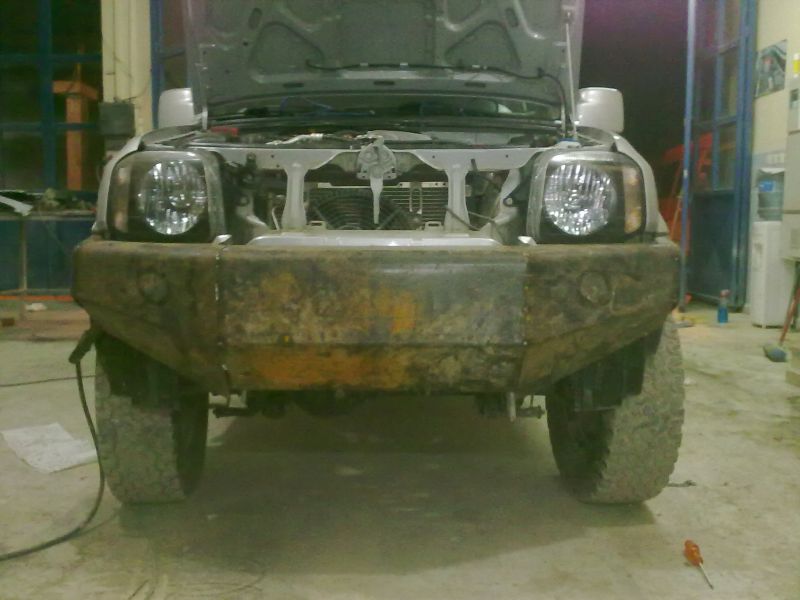

tamponumuzun şekli çıktı aşağı-yukarı tampon içine çamurluk çıvatarına bağlamak için sağlı sollu ayak kaynattık.



[erdem57]

Ynt: Suzuki Jimny Ön Tampon Yapımı ve Vinç Montajı

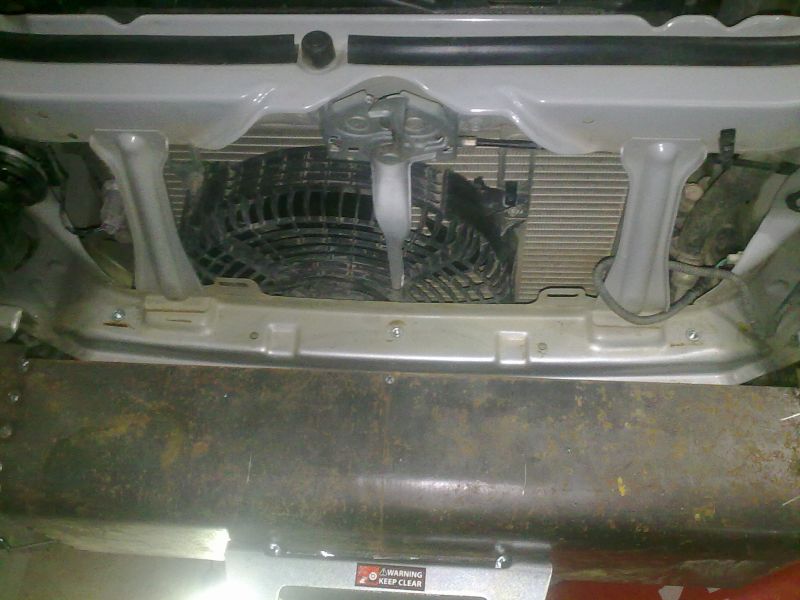

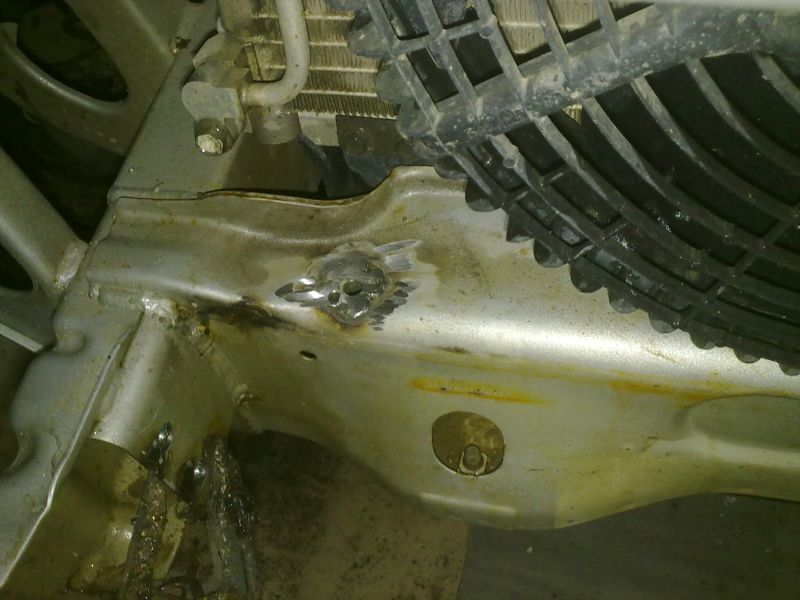

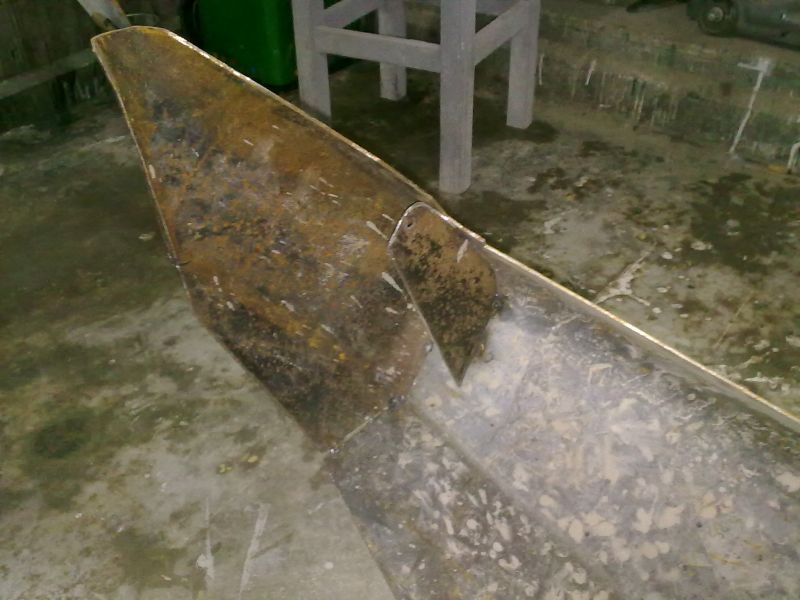

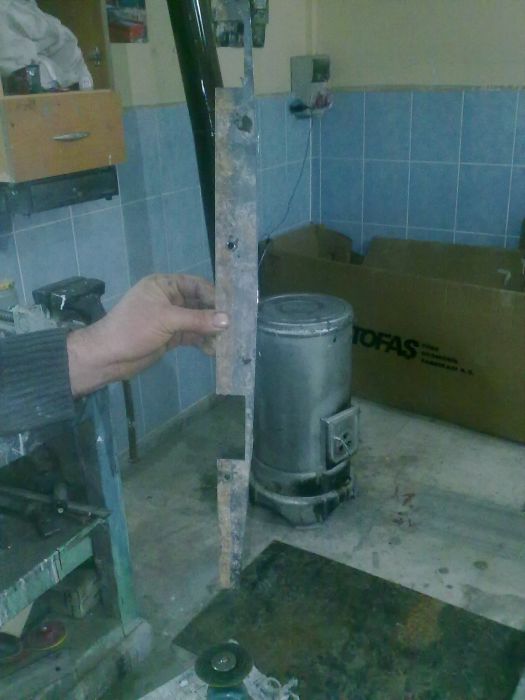

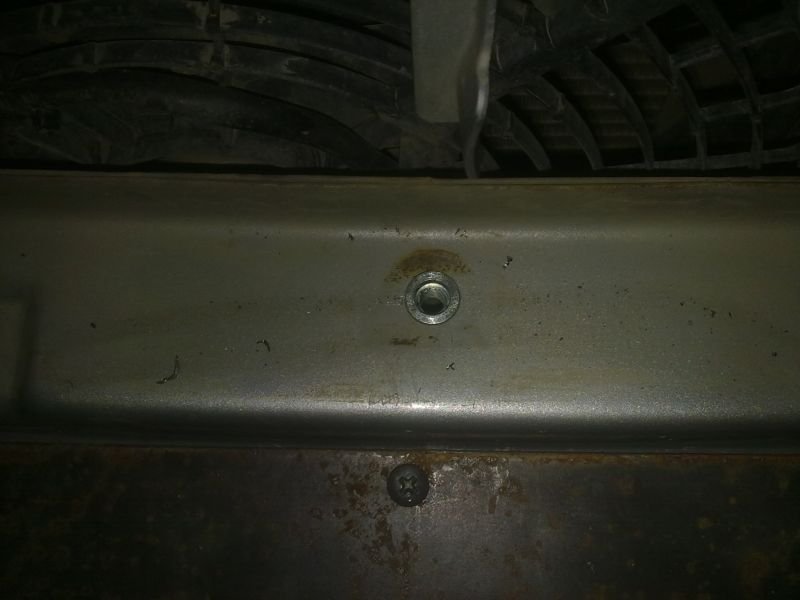

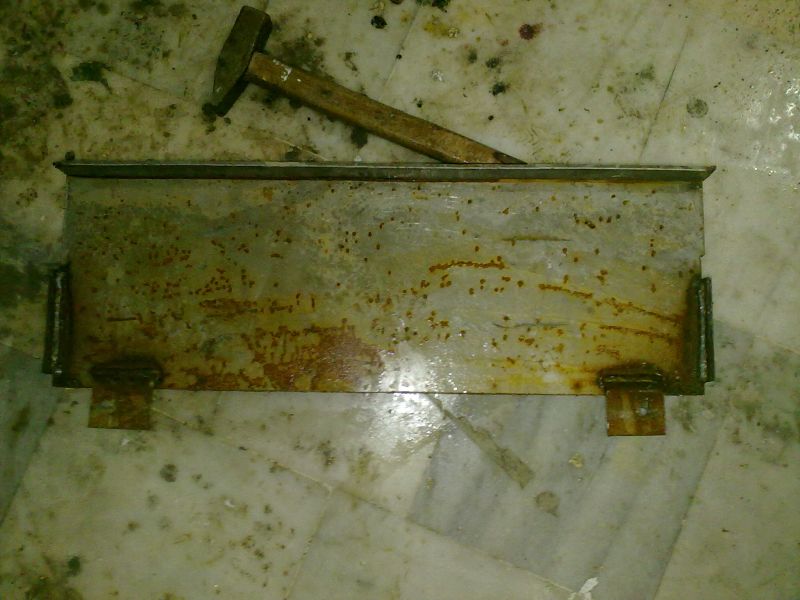

tompon ile kaput arasındaki aralığı kapatmak için bir parça kestik ve bu parçayı delerek şase direğine percinli somun ile çıvataladık. tamponu bağladıkdan sonra parçayı tampona kaynattık.



[erdem57]

Ynt: Suzuki Jimny Ön Tampon Yapımı ve Vinç Montajı

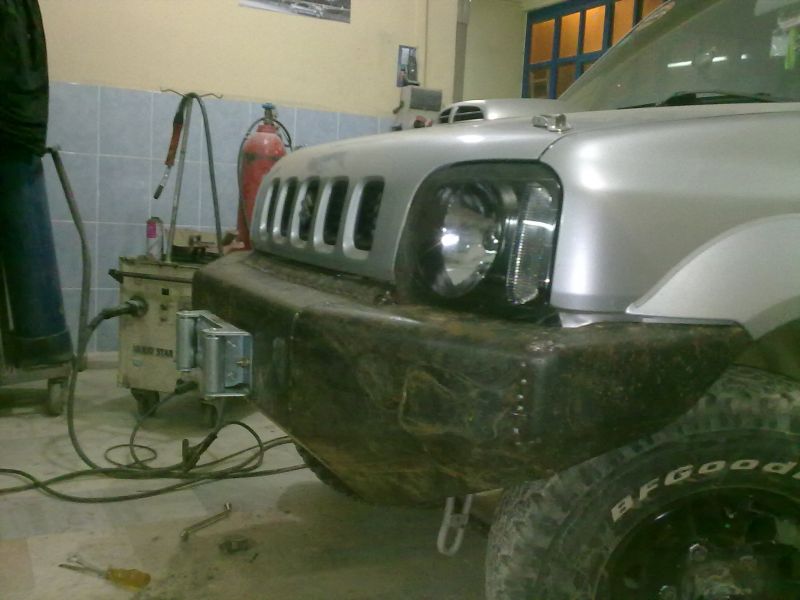

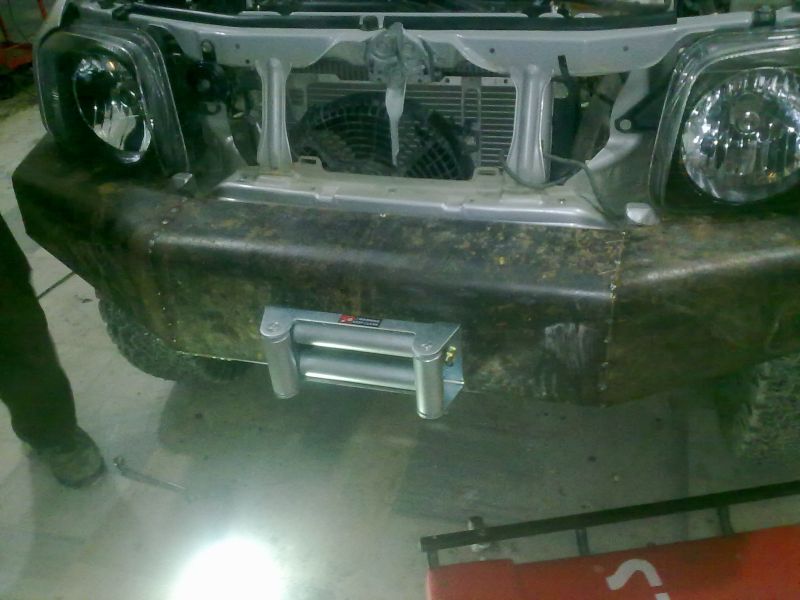

vinç makarasının yerini işaretliyip deldik ve montajladık.



[erdem57]

Ynt: Suzuki Jimny Ön Tampon Yapımı ve Vinç Montajı

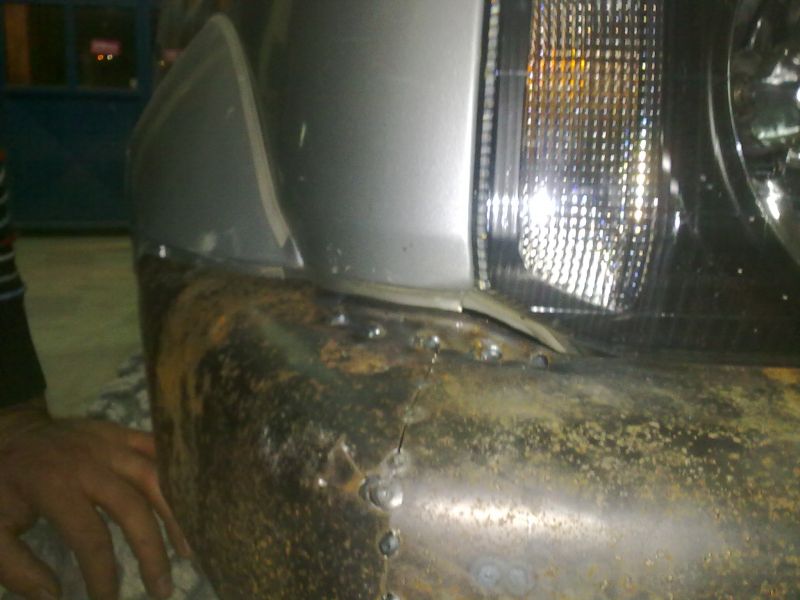

tampon çamurluk ve kaput aralarını parça ile şekline göre kaynatıp kapattıkdan sonra sıra geldi sis yerlerinin yapılmasına. sis için araçın kendi orj. sislerini kullandım.
