12 V On/off Anahtar Seçimi

[feyizu]

Şöyle değer onu sök bunu lehimle filan olmaz bir , burada 20-25 TL ise orada 5-10 TL dir



[fsirin]

Bu devreyi 15-20TL'ye veriyorlarsa bence gayet iyi hatta bedava diyebilirm. Tamam profesyonel olarak yapılmamış dizaynı iyi değil ama yapan bir dünya uğraşmış lehimlemiş test etmiş emek harcamış yani.

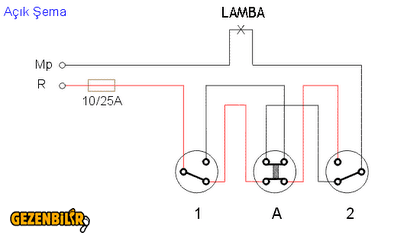

Alternatif olarak vaviyen tesisat sistemi kullanılabilir. 2 tane toggle anahtar alınarak koridorun 2 başına konabilir. Hangi anahtarın konumunu değiştiririseniz değiştirin lambayı yakar ve söndürebilirsiniz. Burada R yazan +12V, Mp yazan - (GND) ucu olarak düşünün. A komitatörünü yok sayın. Komitatör 3. anahtar olarak kullanılmış. Bağlı yerlerden kısa devre yapın. Sigorta da led aydınlatmada 1A(fazla led varsa 2A) yeter. İnternetten hazır çizim olarak bunu buldum ne yapalım. Kolay gelsin.



[feyizu]

Bu devreyi 15-20TL'ye veriyorlarsa bence gayet iyi hatta bedava diyebilirm. Tamam profesyonel olarak yapılmamış dizaynı iyi değil ama yapan bir dünya uğraşmış lehimlemiş test etmiş emek harcamış yani.

Alternatif olarak vaviyen tesisat sistemi kullanılabilir. 2 tane toggle anahtar alınarak koridorun 2 başına konabilir. Hangi anahtarın konumunu değiştiririseniz değiştirin lambayı yakar ve söndürebilirsiniz. Burada R yazan +12V, Mp yazan - (GND) ucu olarak düşünün. A komitatörünü yok sayın. Komitatör 3. anahtar olarak kullanılmış. Bağlı yerlerden kısa devre yapın. Sigorta da led aydınlatmada 1A(fazla led varsa 2A) yeter. İnternetten hazır çizim olarak bunu buldum ne yapalım. Kolay gelsin.
Ekli dosyayı görüntüle 53951



[feyizu]

Buradaki vavien anahtarlar AC devrelerde kullandığımız anahtar değil mi , DC için böyle bir anahtar duymadım , var mı acaba ?



[fsirin]

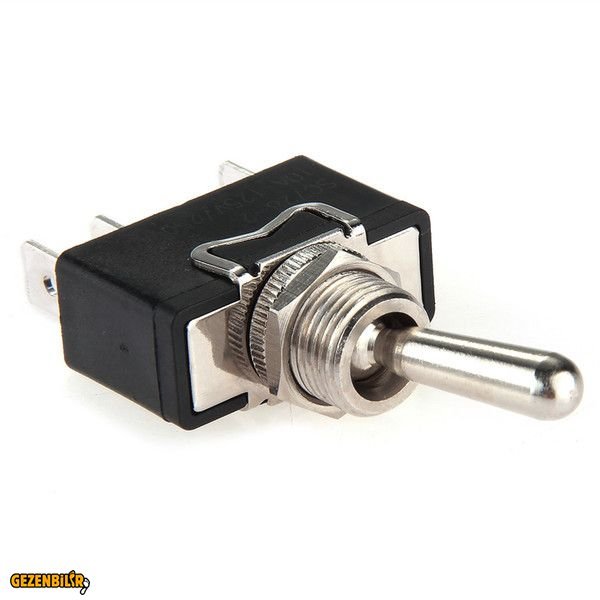

DC için boşuna anahtar aramayın kullanacağınız Bildiğiniz toggle anahtar. Akım yüksek olmadığı için beğendiğimiz anahtarı kullanabiliriz. 3 ayaklı anahtarların çoğu bu iş için uygundur. Bir konumda orta ayak bir uçla, diğer konumda da orta ayak diğer uçla kısa devre olabiliyorsa kullanabilirsiniz. Mesela aşağıdaki gibiler olabilir. ama çok farklı tiplerini de bulabilirsiniz.



[feyizu]

Tamam anladım , çok teşekkür ederim . Bir Yazıcıoğlu işhanına uzanayım , bulurum sanırım.



[bartek]

Tamam anladım , çok teşekkür ederim . Bir Yazıcıoğlu işhanına uzanayım , bulurum sanırım.

Yazicioglu yerine oto sanayi sitesinde oto elektrik malzemeleri satan yerlere gidin.
Umraniye deki cok iyidir mesela.



[feyizu]

DC için boşuna anahtar aramayın kullanacağınız Bildiğiniz toggle anahtar. Akım yüksek olmadığı için beğendiğimiz anahtarı kullanabiliriz. 3 ayaklı anahtarların çoğu bu iş için uygundur. Bir konumda orta ayak bir uçla, diğer konumda da orta ayak diğer uçla kısa devre olabiliyorsa kullanabilirsiniz. Mesela aşağıdaki gibiler olabilir. ama çok farklı tiplerini de bulabilirsiniz.
Ekli dosyayı görüntüle 53953
Ekli dosyayı görüntüle 53954

Toggle switch'lerim geldi, deneme amaçlı bir devre kurdum iki anahtarla vavien çalıştı. Teşekkür ederim değerli katkılarınız için.Bu işi de yapılacaklar listesinden çıkardım



[feyizu]

Merhaba, ben karavanımdaki uyduruk sistemi anlatayım, arkada alt ve üst ranzanın yatak başlarında ve ön tarafta masa cıvarında birer küçük buton var, bunlar anahtar şeklinde değil zil butonu tipinde, ve koridorda ayak seviyesinde çok zayıf koridor aydınlatmalarım var , her hangi bir butona dokanarak koridoru aydınlatabiliyor veya karartabiliyorsunuz, yani masa tarafından lambaları yakıp yatağa yattığınızda baş ucunuzdan söndürebiliyorsunuz,
Zamanında kendi başlığım altında bu konuyu fotolu olarak anlatmıştım ama kimsenin ilgisini çekmemişti.

Hayır benim notlarım arasında var sizin çözüm öneriniz ama bana biraz karışık gelmişti o vakitler..aslında sizin karavan yapım başlığınız benim için başucu kitabı niteliğinde, aklıma bir şey takıldı mı hemen bakıyorum siz ne yapmışsınız,nasıl çözmüşsünüz.
Şu dışarıdan elektrik alındığında kontrol kalemi benzeri icadınızı da tam anlayamamıştım, bir de TV anteni yapım hikayesinin sonucunu merak atmiştim. Özelden yazmak istesem nasıl olur bilemedim.Sağlıcakla kalın.
