1998 Suzuki Vitara Yükseltme Uygulaması / Fotoğraflı Anlatım

[msmt]

Ynt: Suzuki Vitara Yükseltme Hakkında ?

Eren Bey Merhaba,
Malzeme fiyatlarını ayrıntılı vereceğim.

Mustafa bey çok güzel olacağa benzyor,şimdiden hayırlı olsun.Bu arada get için hangi malzemeyi kullandınız,tornası dahil kaça mal oldu bilgilendirirseniz aynı işlemi yapacak arkadaşlar açısından iyi olur.Aracınızı keyifli günlerde kullanmanız dileğiyle.



[msmt]

Ynt: Suzuki Vitara Yükseltme Hakkında ?

Bu arada şaft uzatması için flanş yaptırdınız mı?

Şaft uzatmasını yapmadık. Şanzıman çıkışındaki saft hareket noktasında askı durumunda 5mm çıkma oldu. daha önce bu kadar hareketin normal olduğunu 2" yükseltmede flanşa gerek olmadığını görmüştüm. O yüzden flanş yaptırmadık.



[msmt]

Ynt: Suzuki Vitara Yükseltme Hakkında ?

Malzeme Maliyeti;
Takozlar polyemid denen bir malzemeden yapıldı, içeriğini tam bilmiyorum, abimden aldığım bilgiler dayanımı fazla ve hafif parçalar olduğu.

9 adet parça: 180 tl
1 adet 55mm arka dif takozu
2 adet 55mm arka helezon takozu
2 adet 75mm arka amartisör uzatması (içide yivli olduğundan 55mm ye ayarlandı.)

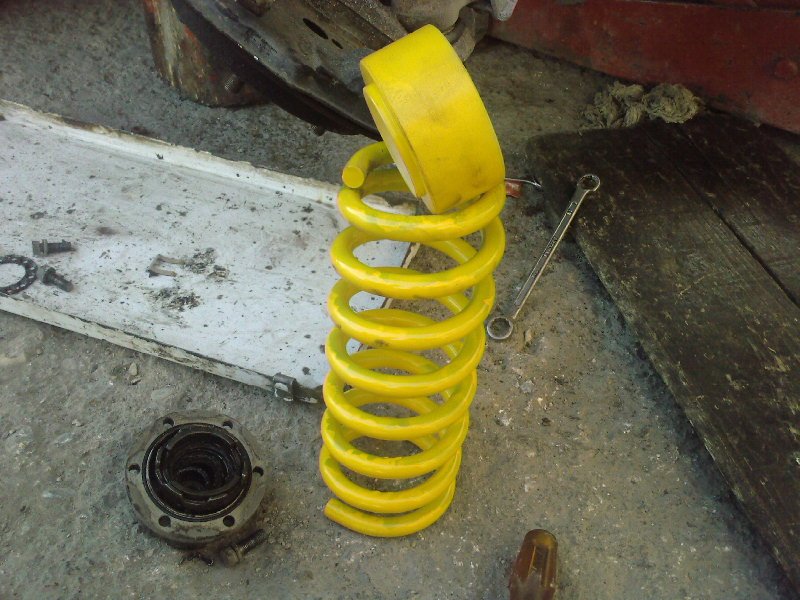

2 adet 45mm ön helezon takozu
2 adet 45mm ön amatisör takozu

2 adet ön diff uzatması, 4xfourart: 105 tl + kargo.

2 adet sprey boya: 17 tl

10 adet uzun civata: 10 tl

İşçilik: her tarafım ağrıyor kaç para denir bilmiyorum 200 tl civarı alırlar sanırım.

Yaptırmak isteyen arkadaşlara Konya da yiğenim yardımcı olabilir. Parçaların ölçüsünü ona bıraktım.



[msmt]

Ynt: Suzuki Vitara Yükseltme Hakkında ?

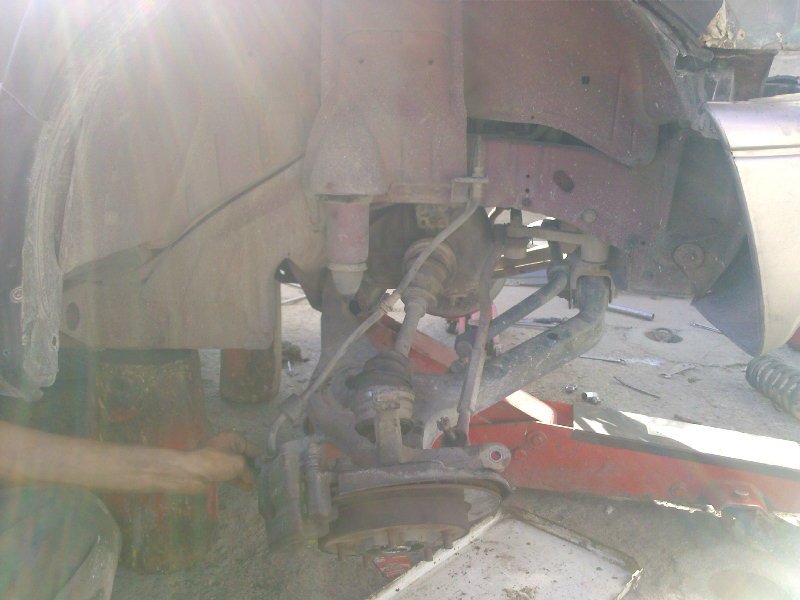

İlk hevesimizi aldıktan sonra ön kısmı sökmeye başladık. Aman Allahım bu ne karışıklık gözüm korktu. Arka taraf kolay olmuştu.

[attachment=1]

bütün sistemi aşağı indirdik. Bir taraftanda Çağlar ve Hakan Beyin yaptığı çalışmayı bilgisayardan tekrar kontrol ediyorum. Diff askılarından şüphem var.



[msmt]

Ynt: Suzuki Vitara Yükseltme Hakkında ?

Bu arada öğleyi bulduk, işyeri hareketlendi, yiğen bana yardımcı olamıyor. Bende ön kısımda temizlencek işlerle uğraşıyorum. Ön frenleri kontrol ettim, balatalar bitik, onları değiştirdim.

akşama doğru tekrar arabanın başına geçtik.

Diff askılarını söktük. Diff kriko üstünde , Askıların üst kısımlarını yerine taktık. Ben difransiyeli ortadan tuttum, yiğen iki taraftan askıların vidalarını tutturdu. Kortktuğum gibi olmadı. Askıların delik yerleri ve tutan kısımların eğimi difin yeni konumuna düzgünce oturdu. Kastırmadan 6 vidayı sıktık. İçim rahat

Bu kısımlarda foto yok malesef.



[msmt]

Ynt: Suzuki Vitara Yükseltme Hakkında ?

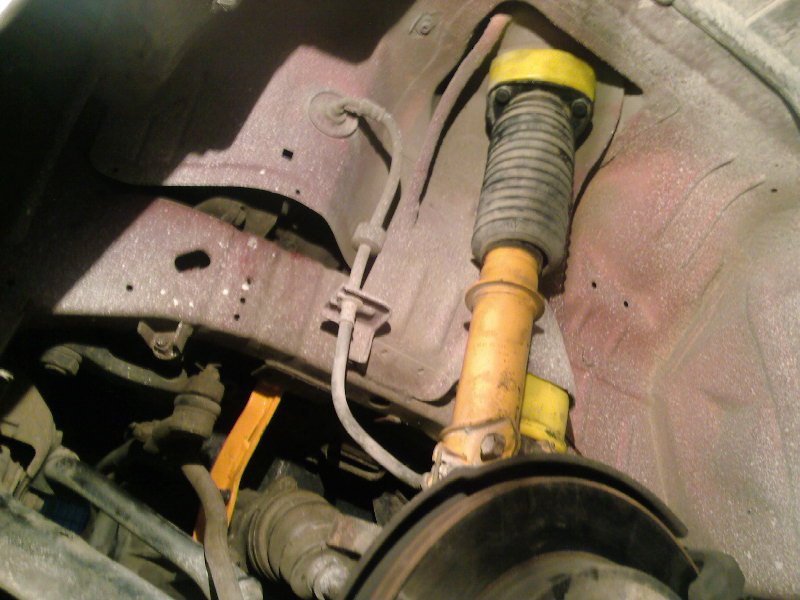

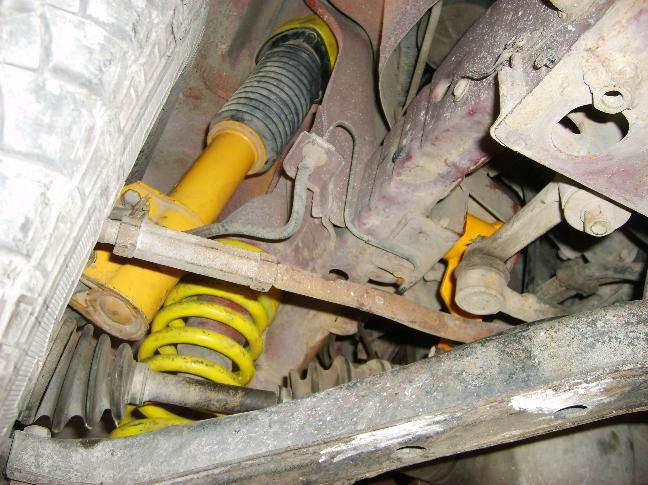

SAğı ve solu topladık.

[attachment=3]

[attachment=1]

[attachment=2]



[msmt]

Ynt: Suzuki Vitara Yükseltme Hakkında ?

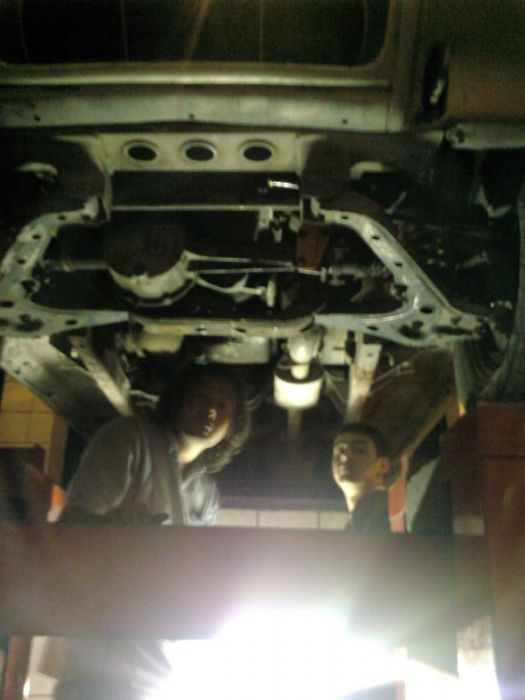

Son kontroller ve rot balans ayarı yapılıyor.

[attachment=1]

İş bitti,
alt korumayı takmadık, sanayi içinde karanlıkta bulduğumuz tüm toprak yığınlarına çıktık indik.

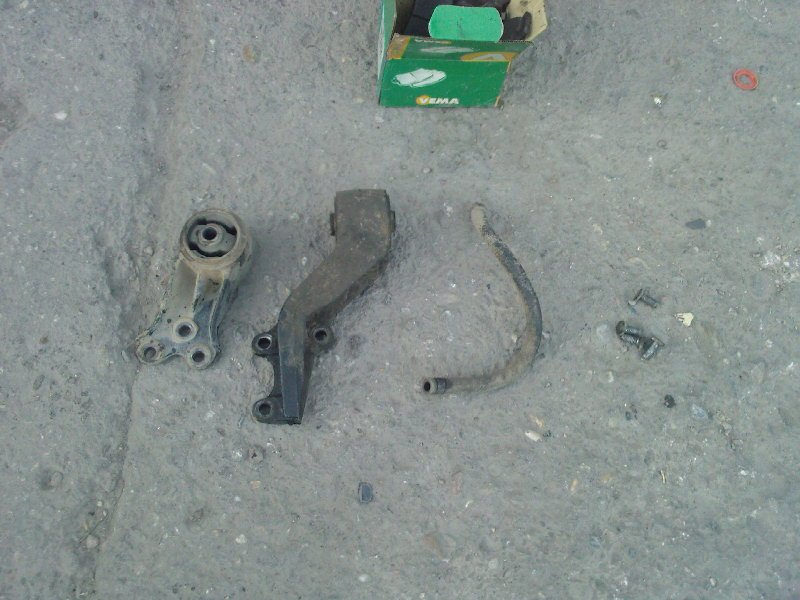

Sökülen parçalar,

[attachment=2]

Sonuç güzel ama tam bitmedi , kontrol edilecek noktalar var. PAzara yaapcağız onarıda.



[msmt]

Ynt: Suzuki Vitara Yükseltme Hakkında ?

Pazar günü tekrar iş yerine geldik, arabayı kanala soktuk, tümvidaları tekrar kontrol ettik.

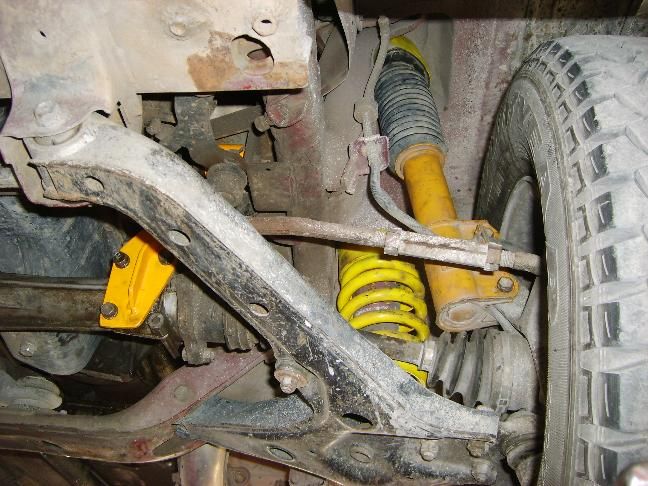

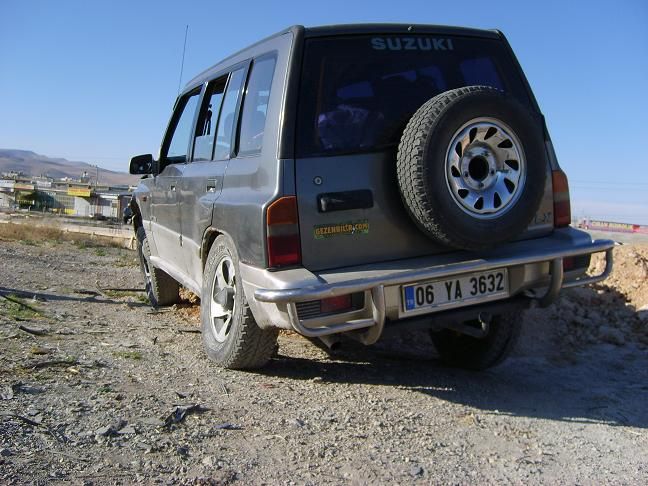

Sağdan ve soldan görünüm,
[attachment=1]

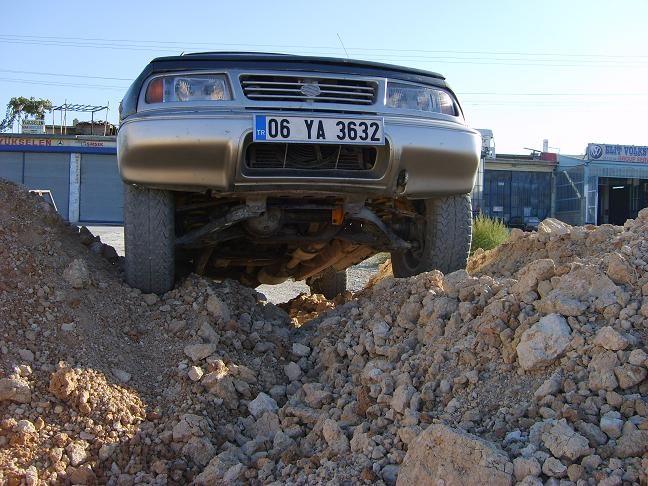

Önden genel görünüm,
[attachment=2]

Yakışıklı görünüyor.
[attachment=3]

Sarı renk kendini belli ediyor,



[msmt]

Ynt: Suzuki Vitara Yükseltme Hakkında ?

Dodikler arabaya sonradan takılmış. Kenarları açılmıştı. Altlarına bakınca çamur toprak girdiğini gördüm. Üzerinde yırtıklarıda vardı. Alt ksımlarında boyayı kaldırmış. Tüm parçaları söktük. Alt koruma , ön kaput, çamurluk kenarlaları hep beraber boyanacak.

Arabayı Konya'da bıraktım, yapılacak bir sürü işi var. Ayrılmak zor geldi. Bir hafta sonra başka bir araçla karşılacağım kesin.

Kontroller bitince sanayide bulduğumuz ilk tepelere daldık.

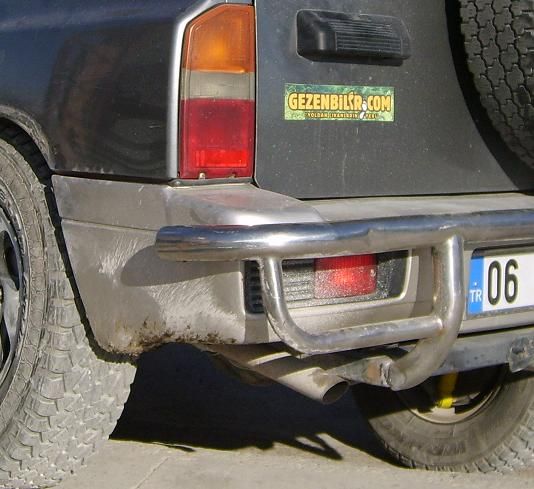

Kasılmalara, hortumların sınırlarına baktık. Sıkıntı yok. Sola tam eğimde eksoz safta çok yaklaşıyor onu uzaklaştırmamız gerekiyor. Önde denge çubuğu aks körüğüne değdi değecek. daha fazla eğim olurmu bilmiyorum, daha fazlasında kesin değer ilerde onunda ucundan 1cm almakta fayda var.



[msmt]

Ynt: Suzuki Vitara Yükseltme Hakkında ?

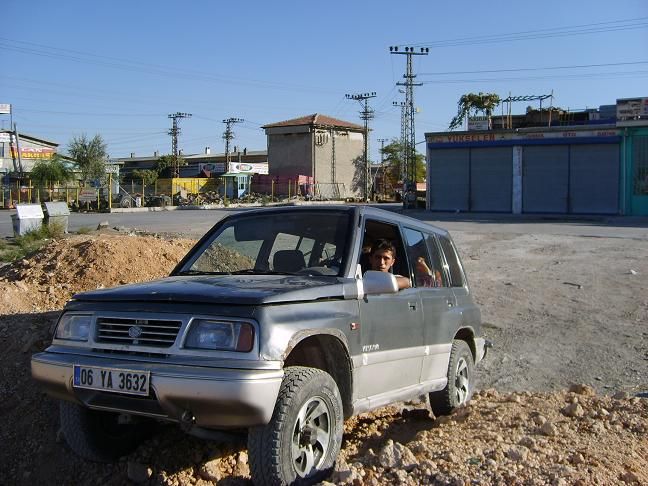

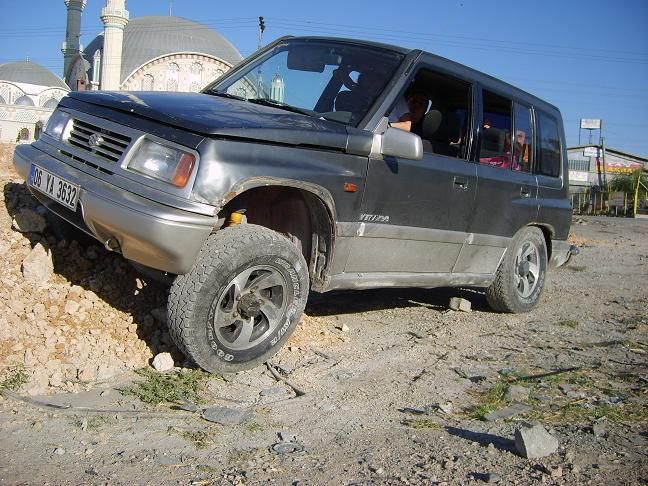

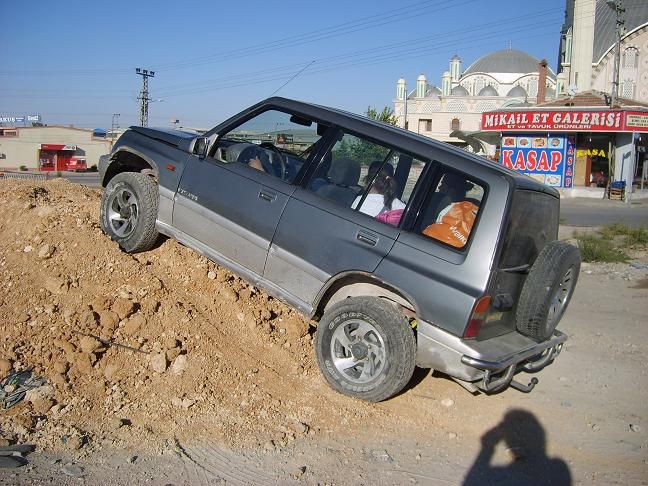

Tırmanma güzel, lastikler üzmüyor, bolçamurda ne olur bilmiyorum.

Sağ sol arikilasyon yaptım, yapılanlar gayet başarılı.

[attachment=1]

[attachment=2]

[attachment=3]

[attachment=4]



[msmt]

Ynt: Suzuki Vitara Yükseltme Hakkında ?

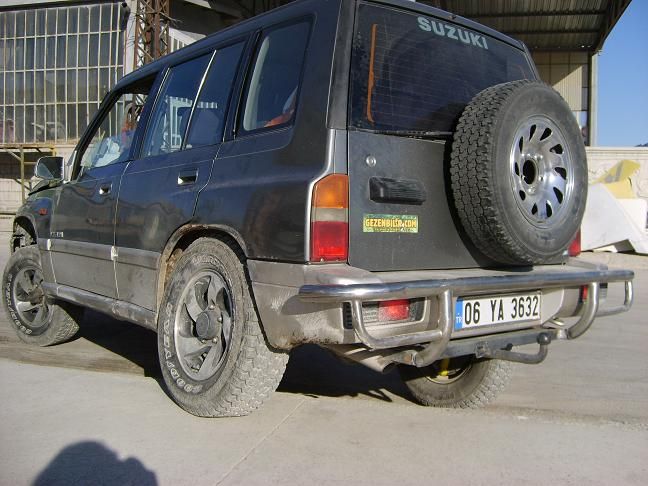

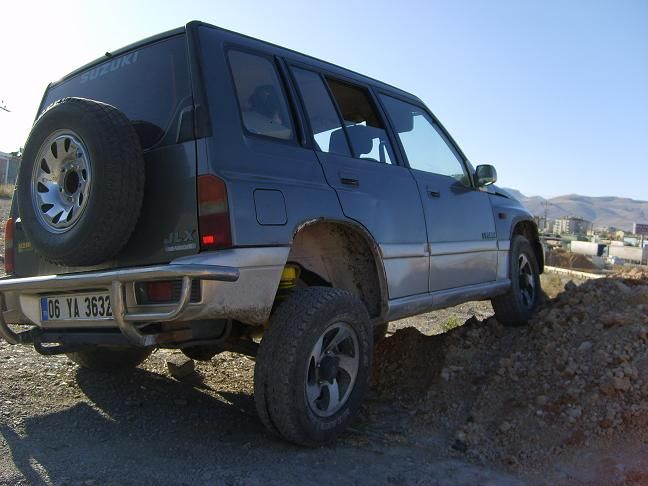

Eğimde 4 tekerin hala yerde olması heyecan verici, çekiş gücü devam ediyor. ön tekerle arka arasında 50-60cm fark var.

Resimlerdeki durumda sol arka teker çamurluk kısmına tam değmiyor. 235/75/15 için hala yer var.

[attachment=1]

[attachment=2]

Araçta 3 kişi var. Bagaj kısmanda yaklaşık 150kg yük var. Benim için oldukça tatminkar bir çalışma oldu.



[msmt]

Ynt: Suzuki Vitara Yükseltme Hakkında ?

SONUÇ:

Yardımcı olan tüm arkadaşlara çok teşekkürler. Bilgi paylaştıkça çoğalır.

Bu işe yeni başlayan birisi için güzel bir çalışma, maliyetler minumumda. Arka difin yerden yüksekliği 20 cm, Şasenin yerden yüksekliği 28cm. Araca binmek için nerdeyse bi basamak lazım.

Artılar,
- iyileşen yaklaşma açısı,
- iyileşen uzaklaşma açısı,
- iyileşen artikilasyon yeteneği
- iyileşen ileriyi görme açısı
- 235/75/15 MT için hazırlıklar tamam

Eksiler,
- hızlı gitmek yok ;D
- yakıt sarfiyatı biraz artabilir



[msmt]

Ynt: Suzuki Vitara Yükseltme Hakkında ?

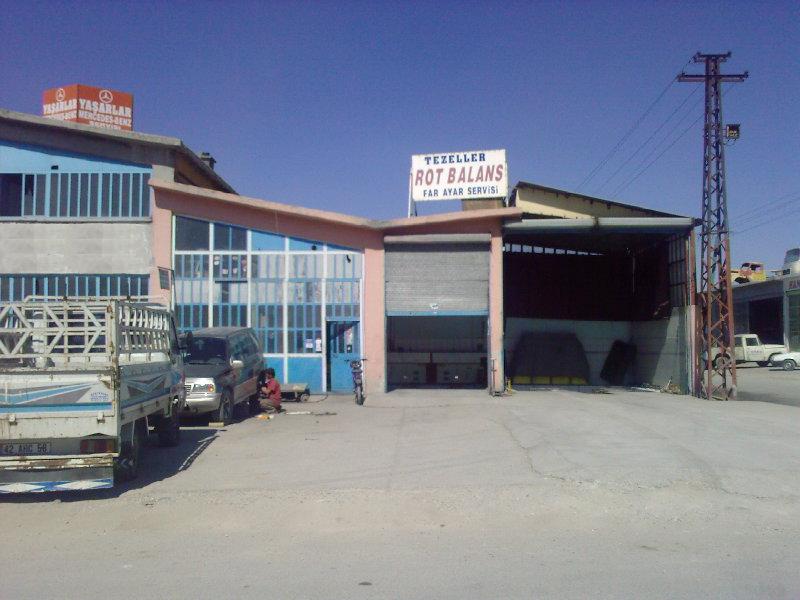

Bir reklam

Konya civarında bu işi yaptırmak isteyen arkadaşlar Konya'da yiğenden yardım alabilirler.
Ali Tezel 0538 582 12 89
Adres: Zafer San. Özkan Sk. No: 1 Selçuklu Konya

Acemiliğini bizim araçta attı, ikincisi daha kolay olacaktır.

[attachment=1]



[msmt]

Ynt: Suzuki Vitara Yükseltme Hakkında ?

...



[erenatac]

Ynt: Suzuki Vitara Yükseltme Hakkında ?

Gerçekten eskiye oranla çok fark etmiş,güle güle kullanın.
Bu arada 3 inch yükseltme yapacak arkadaşlar arka amortisör uzatması için "çivi" diye tabir edilen aparatlar yerine Renault 19 un arka amortisörlerinide tadilatsız direk takıp kullanabilir.Boyları Suzukinin kendi arka amortisörlerinden ortalama 7.5 cm civarı daha uzun.Ama Mustafa beyin yaptığı gibi 2 inch yükseltme için 19 un amortisörleri uzun kalabilir.



[schweps]

Ynt: Suzuki Vitara Yükseltme Hakkında ?

Malzeme Maliyeti;
Takozlar polyemid denen bir malzemeden yapıldı, içeriğini tam bilmiyorum, abimden aldığım bilgiler dayanımı fazla ve hafif parçalar olduğu.

Merhaba,
Geçen hafta http://www.pinarmetal.com/ adresinden D120 ve D100 çaplarında sırasıyla 16cm ve 20cm boylarında polyamid çubuklar aldım.
Delrin daha iyi malzeme ancak hem yoğunluğu fazla hem de birim fiyatı pahalı.
Polyamid 8tl/kg, Delrin 9,4tl/kg (+kdv)

Polyamid D120 12,8kg/m D100 8,9kg/m
Delrin D120 16kg/m D100 11,1kg/m
