Disco-1 Orijinal Tampona Vinç Montajı Uygulaması

[erdalyaman]

Çelik/demir vinç tamponu yapmadan mevcut tampona vinç uygulaması yaptık.
Konu ile ilgili bilgi ve resimleri paylaşmak istiyorum, benzer uygulama yapacaklara yararlı olabilir.



[erdalyaman]

Araştırmalarımda vinç tablasının şase üzerinde 2 şer hazır deliğe cıvatalarla bağlandığını görmüş ve ustama söylemiştim. Ancak ustam "arka taraftaki 3. deliği de kullanalım" dedi, peki dedik
Arkadaki 3. delik geniş olduğundan buraya içinden cıvata geçecek şekilde burç yapıldı.

Aracımda önceden takılı karter koruma vardı, aynen korumak istedik ancak vinç biraz yukarıda kalacak ve ön ızgaralar daha çok kesilmek zorunda kalacaktı, bu nedenle karter korumayı üstten biraz tıraşlamaya karar verdik.
Karter koruma da şasedeki alt deliğe bağlı olduğundan hem tamponun hem de vinç tablasının bağlanabilmesi için gerekli boşluk pul ve burç kullanarak verildi.[SIZE=78%] [/SIZE]



[erdalyaman]

Vinç tablasını 10 mm sac ile yaptık. Su birikmemesi için 4 adet delik açıldı



[erdalyaman]

Tabla genişliğine göre tampon kesildi , 2 yan parça tekrar kullanıldı.
Tabla yerine yerleştirilip son kontroller yapıldı. Kaynak nedeniyle biraz çekmeler oluştuğunu gördük buralar taşlandı



[erdalyaman]

Vinç tablası önündeki parçada vinç istikamet makarasına göre ağız açıldı, sonra bu parça da kaynatıldı (incelediğim çoğu vinçte bu parça 5 mm sac iken biz yine 10 mm yaptık.
Çeki mapalarını bağlamak için önceden hazırlanan delikli parçalar vinç tablasına kaynatıldı.
Eski tampon ön görüntüsünden kalan estetik zafiyeti de sonradan polyester ile yapacağımız uygulama ve boya ile düzelteceğiz



[altunsu53]

gerçekten emek harcamışsınız en ufak ayrıntıyı atlamadan ölçulere varıntaca kadar paylaşmissiniz sizi gösterdiğiniz hassaıyetten dolayı tebrık ederim başarılı bir çalişma olmuş



[erdalyaman]

Teşekkür ederim Biz bazı işlemlerde deneme/yanılmalar yaşadık bu nedenle paylaşmak istedim.



[sisdagili61]

Merhaba arkadaşım,
Güzel olmuş, güle güle kullanın.
Türkülerle kalın, sağlıkla kalın.



[taylan-talha]

Paylaşım için teşekkürler çok güzel olmuş bende düşünüyodum çok faydalı oldu



[motorize06]

cok kibar ve estetik durmuş bende tampon içine yerlestirmeyi düsünüyordum görsel acıdan yardımcı olacagına emınım emeginize saglık



[huntercemal]

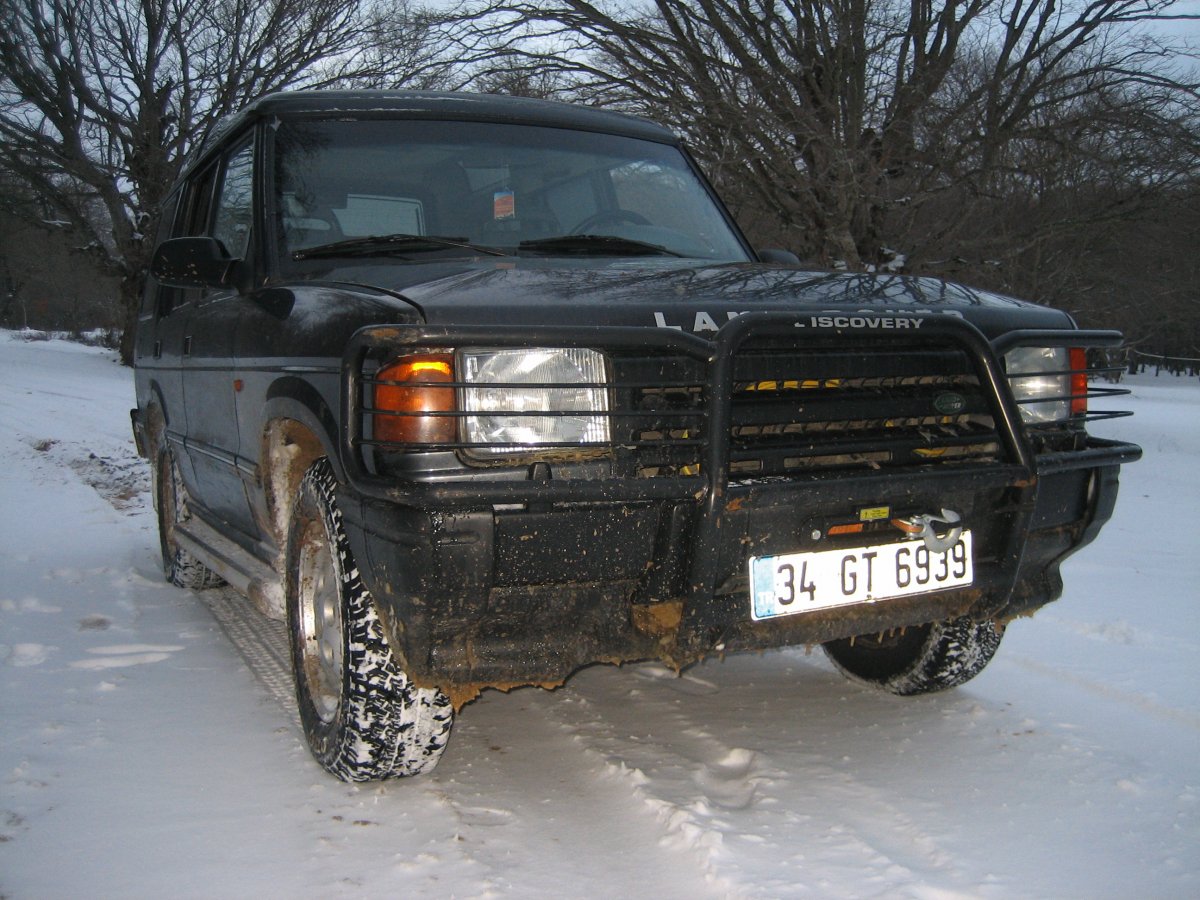

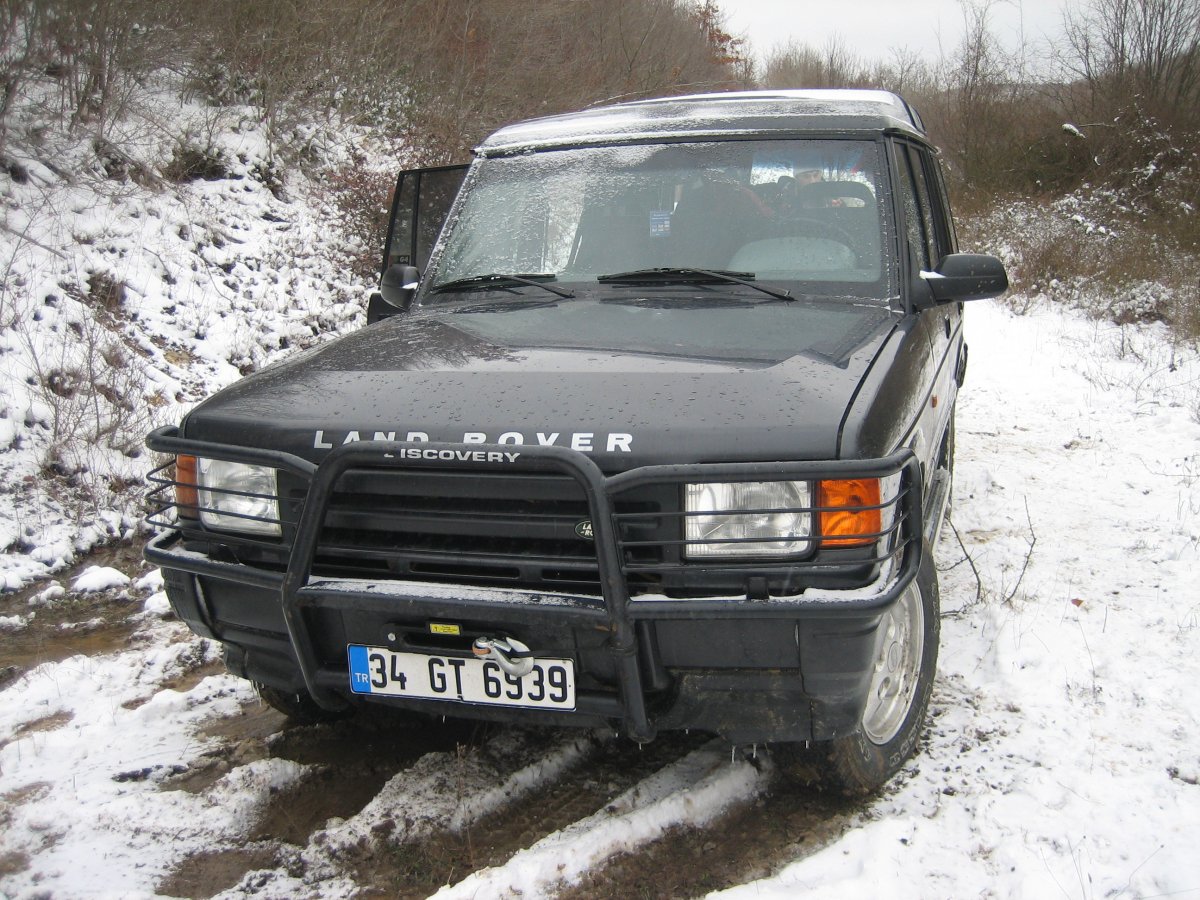

Güzel bir çalışma olmuş.Bende kısa zaman önce disco-1 için vinç montajı yaptım fakat benimkinde vinç tamamen tampon içinde kaldı , bende sizinki kadar detaylı foto yok sadece son halinin fotosu var Güle güle kullanın.






Uploaded with ImageShack.us






Uploaded with ImageShack.us



[MOBİDİK]

erdal abi gibi teknik adam yaparsa böyle yapar..çamurlar bitmeden şu vinci kullanırız her halde erdal abi??



[oky]

paylaşım içn teşekkürler. aydınlatıcı oldu



[erdalyaman]

Sayın huntercemal, sizinki de çok iyi bir çalışma olmuş Tamamen kamufle etmişsiniz.
Vinç sararken halatın sarma durumunu gözleyebilmek için tamburu görünür yapmayı özellikle düşündüm.
