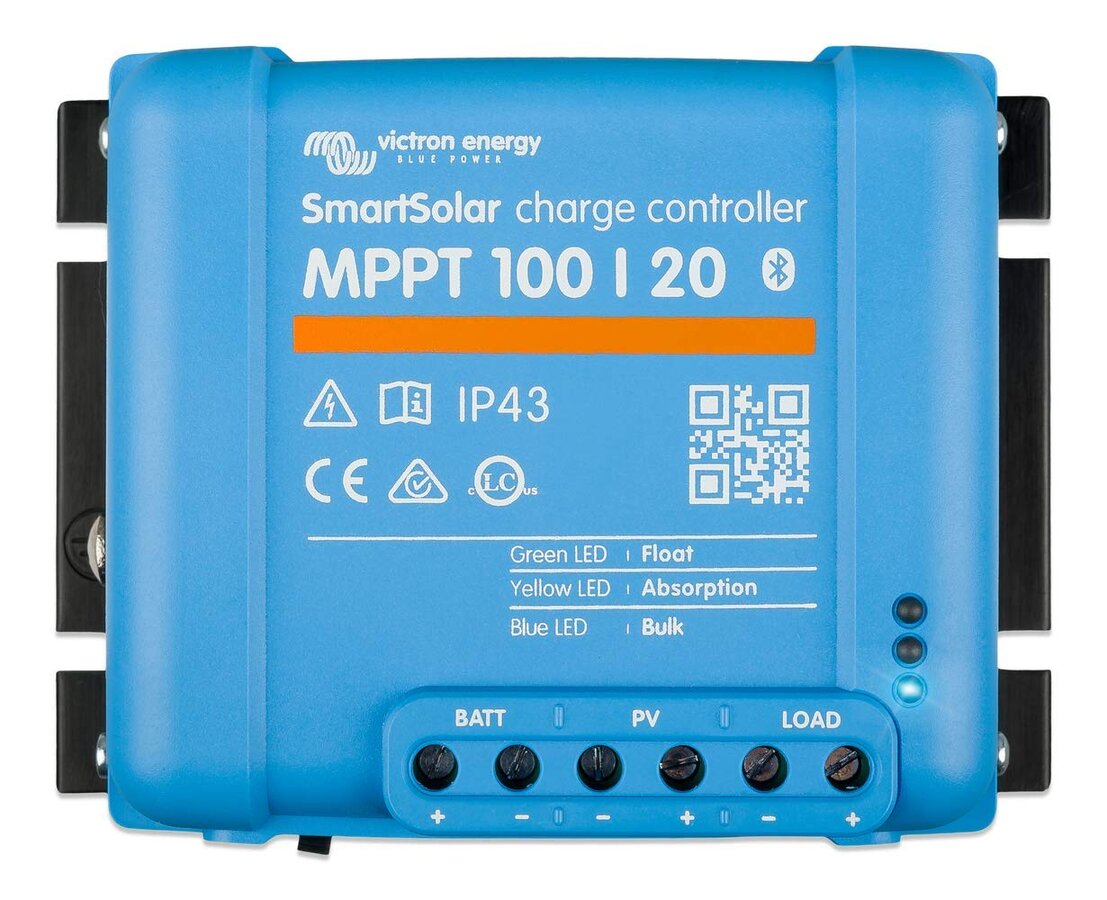

Solar Şarj Cihazı Load Çıkışı

[kara.vanlife]

Merhaba.
Solar şarj cihazındaki yük çıkışı ne işe yarar ?



[AHRAZ]

Düşük voltaj korumalı ve düşük kapasitede cihazlara destek veren/bağlayabileceğiniz çıkışlardır.

AAVANTAJI : LOAD çıkışlarının düşük voltaj koruması olduğundan buraya bağladığınız cihaz aküyü bitiremez, controller akü bitmeden önce load üzerindeki enerjiyi keser. Küçük cihazlar, aydınlatmalar vb için uygundur.

DEZAVANTAJI : Yalnızca düşük kapasiteli ekipman bağlamaya uygundur, aydınlatma, küçük cihazlar vb gibi. Inverter bağlamaya ve/veya yüksek akım çeken yüksek kapasiteli cihazlar bağlamaya uygun değildir.

Solar Charge Controller Basics sitesinden anladığım kadarıyla çevirip yazdım. Google da aratırsanız daha detaylı bilgiye ulaşırsınız. Kullanmayı düşündüğünüz controller cihazın teknik dökümanlarına bakın, bu yazdıklarım ve attığım adreste yazılanlar sadece genel bilgi. Güvenip de işlem yapmayın, kullanacağınız cihazın kendi teknik dökümantasyonuna göre işlem yapın.



[kara.vanlife]

cihaz aküyü bitiremez,

Aküden bağımsız bir çıkış biliyordum. Akü ile bağlantısını anlayamadım.



[AHRAZ]

Aküden bağımsız bir çıkış biliyordum. Akü ile bağlantısını anlayamadım.

akuden kastım, solar controller a bağladığinız yaşam aküsü. yani ben linkini verdiğim sitede yazilandan onu anladım...



[ceremcem2]

Düşük voltaj korumalı ve düşük kapasitede cihazlara destek veren/bağlayabileceğiniz çıkışlardır.

AAVANTAJI : LOAD çıkışlarının düşük voltaj koruması olduğundan buraya bağladığınız cihaz aküyü bitiremez, controller akü bitmeden önce load üzerindeki enerjiyi keser. Küçük cihazlar, aydınlatmalar vb için uygundur.

DEZAVANTAJI : Yalnızca düşük kapasiteli ekipman bağlamaya uygundur, aydınlatma, küçük cihazlar vb gibi. Inverter bağlamaya ve/veya yüksek akım çeken yüksek kapasiteli cihazlar bağlamaya uygun değildir.

Solar Charge Controller Basics sitesinden anladığım kadarıyla çevirip yazdım. Google da aratırsanız daha detaylı bilgiye ulaşırsınız. Kullanmayı düşündüğünüz controller cihazın teknik dökümanlarına bakın, bu yazdıklarım ve attığım adreste yazılanlar sadece genel bilgi. Güvenip de işlem yapmayın, kullanacağınız cihazın kendi teknik dökümantasyonuna göre işlem yapın.

Doğrudur. İlaveten, BMS'li Lityum aküler için bu "aküyü tüketme" konusu gereksizdir, çünkü BMS zaten gerekli seviyede enerjiyi keser.

Eğer MPPT'niz enerji takibi yaparak akünün doluluk oranını haber veriyorsa tüm yüklerinizi bu çıkışa bağlamanız gerekir, çünkü aküye doğrudan bağlanan yükler nedeniyle MPPT'den habersiz harcanan enerji hesabı yanıltacaktır.



[kara.vanlife]

Bugun load çıkışına 12v gömme led spot bağladım, önce kuvventli yandı 2-3 sn sonra gücünü kaybedip yanmaz oldu. Değiştirdim ve yine aynı şey. Load çıkışı 14 V civarlarında. İki üründe neden yanmış olabilir ? Hata nerede ?

Tapatalk kullanılarak gönderildi



[ceremcem2]

Bugun load çıkışına 12v gömme led spot bağladım, önce kuvventli yandı 2-3 sn sonra gücünü kaybedip yanmaz oldu. Değiştirdim ve yine aynı şey. Load çıkışı 14 V civarlarında. İki üründe neden yanmış olabilir ? Hata nerede ?

Tapatalk kullanılarak gönderildi

Tahminim, onlar sadece LED'dir.

Hiçbir led doğrudan gerilim kaynağına bağlanmaz, mutlaka akım sınırlaması yapılmalıdır. Ucuz tiplerde bunu seri bağlı bir dirençle hallediverirler. Fakat bu tipte kaynak geriliminin pek değişmemesi (direnç oranına göre %5-10 en fazla) gerekir. Bir diğer tipte ise ledi dosdoğru şekilde sürerler, bunlarda akım kaynağı olur (teknik açıdan şarj cihazıyla bire bir aynı şekilde çalışır). Eğer bu tip bir LED'i sürücüsü olmaksızın güç kaynağına bağlarsanız 2-3 saniye ömrü olması çok normaldir, çünkü aşırı akım geçer.

Tahminim doğruysa o elinizdeki LED'e uygun akım sınırlayıcı almanız gerekiyor olabilir.



[kara.vanlife]

Tahminim, onlar sadece LED'dir.

Hiçbir led doğrudan gerilim kaynağına bağlanmaz, mutlaka akım sınırlaması yapılmalıdır. Ucuz tiplerde bunu seri bağlı bir dirençle hallediverirler. Fakat bu tipte kaynak geriliminin pek değişmemesi (direnç oranına göre %5-10 en fazla) gerekir. Bir diğer tipte ise ledi dosdoğru şekilde sürerler, bunlarda akım kaynağı olur (teknik açıdan şarj cihazıyla bire bir aynı şekilde çalışır). Eğer bu tip bir LED'i sürücüsü olmaksızın güç kaynağına bağlarsanız 2-3 saniye ömrü olması çok normaldir, çünkü aşırı akım geçer.

Tahminim doğruysa o elinizdeki LED'e uygun akım sınırlayıcı almanız gerekiyor olabilir.

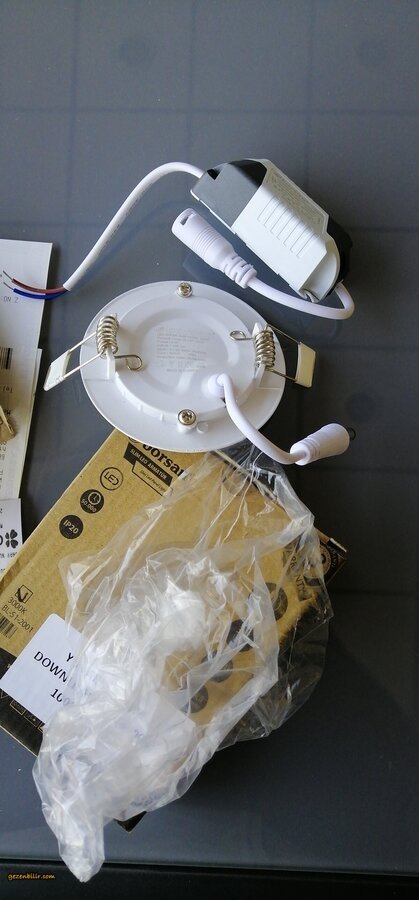

Koçtaş'a gittim. Durumu anlattım. Ek'teki ürünü önerdi. Trafosuz bir şekilde kendisiyle taktık ve sorunsuz çalıştı.

Tapatalk kullanılarak gönderildi



[ceremcem2]

1. Bunun da "trafosu" (akım sınırlayıcısı) var, o ufak elektronik kutu akım sınırlayıcıdır. O kutu olmadan (ya da yanlış ürüne yanlış kutu takılarak) kullanılırsa bu da yanar, aklınızda bulunsun.
2. Yani, tabi, tonla enerjiniz var, 220V'luk armatür takarsınız Fakat ne bileyim, 12V'luk bir şey olsa daha iyi olurmuş gibi geliyor. Yine de çeşitli açılardan (stok maliyeti, yedek parça kolaylığı vs.) uygun bir tercih olabilir.
3. 12V Led için sürücü için aşağı yukarı şu şekilde modüller satılıyor: 12v led sürücü - Google Alışveriş Tabi bunları kendiniz bağlamak durumundasınız.



[kara.vanlife]

Bunun da "trafosu" (akım sınırlayıcısı) var, o ufak elektronik kutu akım sınırlayıcıdır. O kutu olmadan (ya da yanlış ürüne yanlış kutu takılarak) kullanılırsa bu da yanar, aklınızda bulunsun.

Ama 10 gündür çalışıyor !! Neden hala yanmadı ?? Şimdiye kadar çoktan mefta olması gerekmiyormuydu ? Akım sınırlayıcı kutu dediğiniz 220AC'yi 12DC'ye çevirmiyormu ?



[kara.vanlife]

Yani, tabi, tonla enerjiniz var, 220V'luk armatür takarsınız

Bi de DM'ye bi baksanız Soru sormuştunuz da cevabı orada.



[ceremcem2]

Ama 10 gündür çalışıyor !! Neden hala yanmadı ?? Şimdiye kadar çoktan mefta olması gerekmiyormuydu ? Akım sınırlayıcı kutu dediğiniz 220AC'yi 12DC'ye çevirmiyormu ?

Her akım sınırlayıcı 220VAC'yi 12DC'ye çevirmek zorunda değil. Belki 220VAC'yi 80VDC'ye çeviriyor, belki 220VDC'ye çeviriyor, bilemiyorum, üzerine bakmak lazım. Yani "peşine LED bağladığımız akım sınırlayıcı" deyince illa 12V'a çevirmesi gerekmiyor.

Lineer ve PWM olmak üzere iki tip akım sınırlayıcı vardır. Akım sınırlayıcınız lineerse (ki bunlar genellikle ucuz olup kötü performansla çalışır) yükün üzerinden istenen akımın geçmesi için kendi direncini dinamik olarak ayarlar. PWM dönüştürücü (maalesef solar paneldeki PWM tamamen bir kelime oyunudur, o PWM bu PWM değil. aslında o PWM, PWM de değil) yükün istediği akıma göre çıkıştaki gerilimi ayarlar. PWM dönüştürücüler "bir şeyi bir şeye dönüştürür", evet.

Sizdeki muhtemelen PWM'dir. Üzerinde bir çıkış akımı yazar. O akım o LED'e uygundur (yani bozulmadığına göre en azından fazlası değildir). Hani dediniz ya, "trafosuz bir şekilde bağladık", işte onu diyorum, o taktığınız şey elektronik bir "trafo" diyebiliriz. Onu araya takmadan ledi doğruca 220V'a bağlarsanız o led de yanar (hem de bu sefer 220V olduğu için havai fişekler çıkarabilir).

Demek istediğim, LED'in parametreleri, üzerinden geçen akıma göre tanımlanır. Siz o ledin üzerinden kendi istediği akımı geçirmek için her ne yapıyorsanız tamamdır, doğrudur. O akım sınırlayıcı o LED'e uygun olacağı için o akım sınırlayıcıya tutup başka bir LED takarsanız sönük de yanabilir, düzgün de çalışabilir, led yanabilir de. Benzer şekilde, o akım sınırlayıcı kutu bozulursa kafanıza göre bir sınırlayıcı almamanız lazım, o sınırlayıcı çıkışında kaç mA veriyorsa o değerde bir şey takmanız lazım.



[kara.vanlife]

Lineer ve PWM olmak üzere iki tip akım sınırlayıcı vardır. Akım sınırlayıcınız lineerse (ki bunlar genellikle ucuz olup kötü performansla çalışır) yükün üzerinden istenen akımın geçmesi için kendi direncini dinamik olarak ayarlar. PWM dönüştürücü (maalesef solar paneldeki PWM tamamen bir kelime oyunudur, o PWM bu PWM değil. aslında o PWM, PWM de değil) yükün istediği akıma göre çıkıştaki gerilimi ayarlar. PWM dönüştürücüler "bir şeyi bir şeye dönüştürür", evet.

Sizdeki muhtemelen PWM'dir. Üzerinde bir çıkış akımı yazar. O akım o LED'e uygundur (yani bozulmadığına göre en azından fazlası değildir). Hani dediniz ya, "trafosuz bir şekilde bağladık", işte onu diyorum, o taktığınız şey elektronik bir "trafo" diyebiliriz. Onu araya takmadan ledi doğruca 220V'a bağlarsanız o led de yanar (hem de bu sefer 220V olduğu için havai fişekler çıkarabilir).

Demek istediğim, LED'in parametreleri, üzerinden geçen akıma göre tanımlanır. Siz o ledin üzerinden kendi istediği akımı geçirmek için her ne yapıyorsanız tamamdır, doğrudur. O akım sınırlayıcı o LED'e uygun olacağı için o akım sınırlayıcıya tutup başka bir LED takarsanız sönük de yanabilir, düzgün de çalışabilir, led yanabilir de. Benzer şekilde, o akım sınırlayıcı kutu bozulursa kafanıza göre bir sınırlayıcı almamanız lazım, o sınırlayıcı çıkışında kaç mA veriyorsa o değerde bir şey takmanız lazım.

Üstadım ben o kutuyu kullanmıyorum. Led'i direk ( kutusuz, akım sınırlayıcısız ) olarak solar sarj cihazının yük çıkısından gelen kabloya taktım. İlk iki adette o şekilde takıldı ve yandı m koçtaştan aldığım sorunsuz çalışıyor. Yani beraberinde gelen kutu takılı değil.

Tapatalk kullanılarak gönderildi



[ceremcem2]

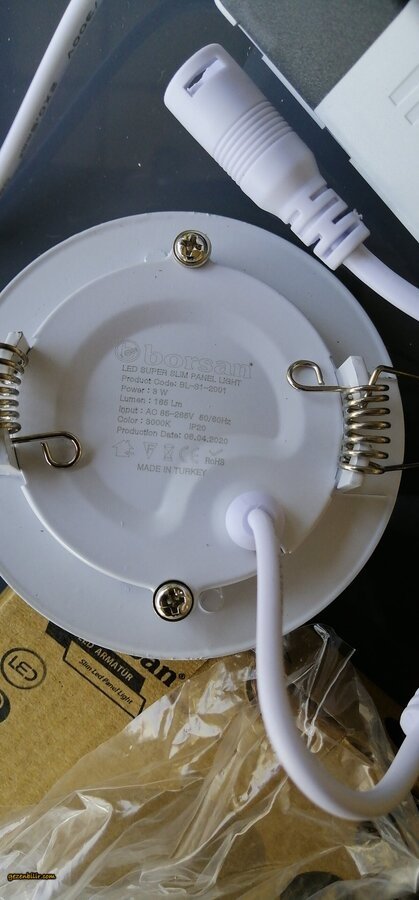

Ben anlamadım yahu. "Input: 85VAC~265VAC" yazan ledin önünde, onunla birlikte kullanılması için bir elektronik kutu var, siz onu kullanmadan bu ledi 12V'a bağladınız?



[kara.vanlife]

Ben anlamadım yahu. "Input: 85VAC~265VAC" yazan ledin önünde, onunla birlikte kullanılması için bir elektronik kutu var, siz onu kullanmadan bu ledi 12V'a bağladınız?

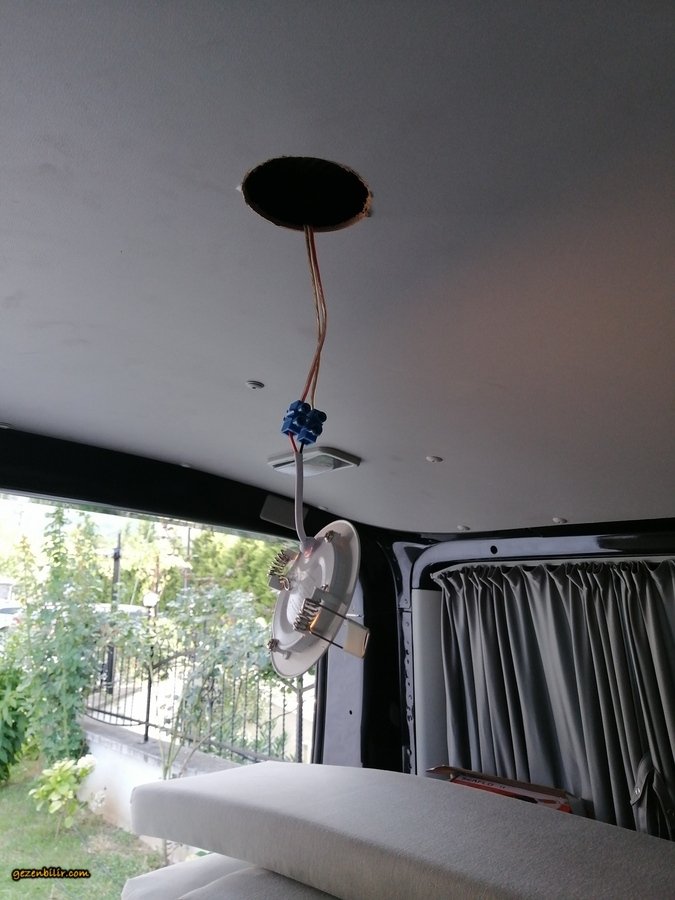

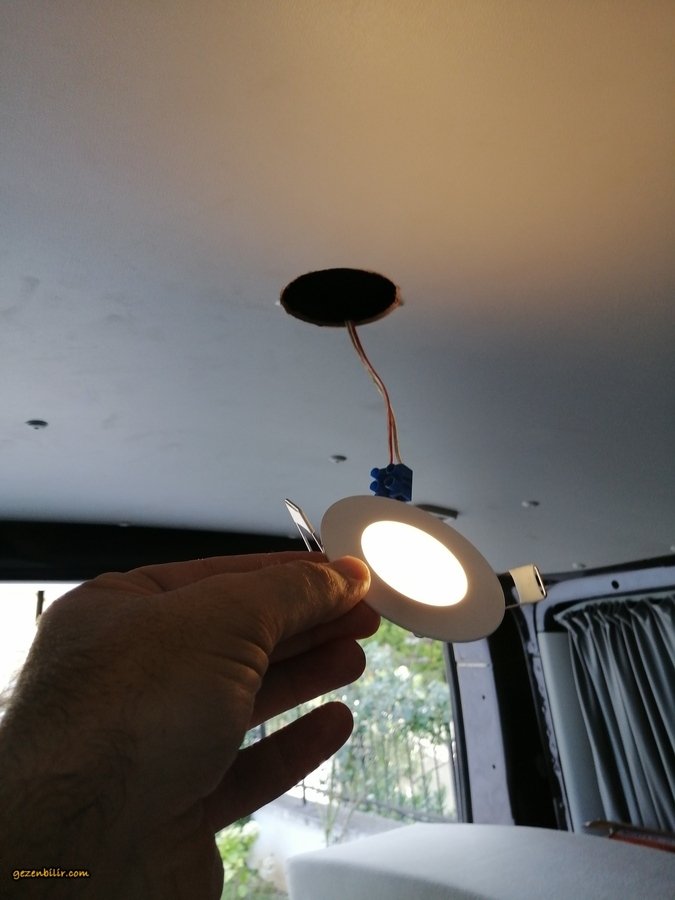

Ayyynen öyle hocam. İlk 2 aldığımda bu şekilde takıldı ve mefta oldu. Ama sonra koçtaştan aldığım sorunsuz çalışıyor. Fotografları az öncen sizin için çektim.

Tapatalk kullanılarak gönderildi



[ceremcem2]

Hayretler içerisindeyim. İki yanlış bir doğru etmiş gibi görünüyor

Şimdi bu led 3W olduğuna göre, siz de bunu 12V'a (muhtemelen 13V şu anda) bağladığınıza göre, ledden 3W/13V=230mA geçiyor olması gerekiyor. Biraz fazlası ledin ömrünü önemli ölçüde düşüreceğini gösterir, biraz aşağısı ledin olması gereken parlaklıkta yanmamasına neden olur. Ölçme şansınız var mı?
