Grand cheroke zj şnorkel montajı

[mertbirincioglu]

Önder Karakuş adlı üyemize tekrar teşekkür ediyorum bizi şnorkele makul mantıklı bir fiyata kavuşturduğu için. Montaj aşamalarının resimlerini linkteki, konuda da bulabilirsiniz. Buradan tekrar paylaşmak istedim.

http://www.gezenbilir.com/index.php?topic=68914.new;topicseen#new

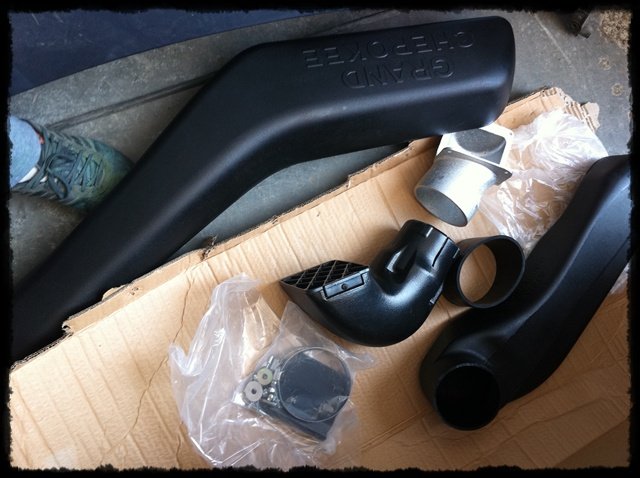

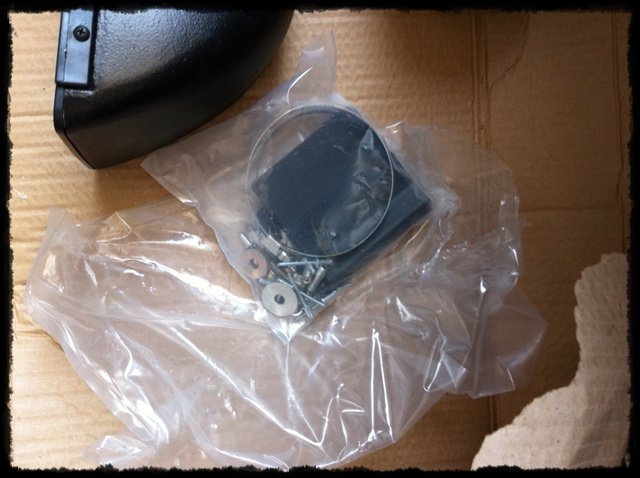

İçinden çıkan tüm parçalar vidalar safari şnorkel ile birebir aynı. şablonları eksiksiz. malzeme kalitesi beni tatmin etti safari ile kalite farkını ben ayırtedemiyorum bilenler birşeyler söyleyebilir belki.

[attachment=1]
[attachment=2]
[attachment=3]
[attachment=4]
[attachment=5]



[mertbirincioglu]

Ynt: Grand cheroke zj şnorkel montajı

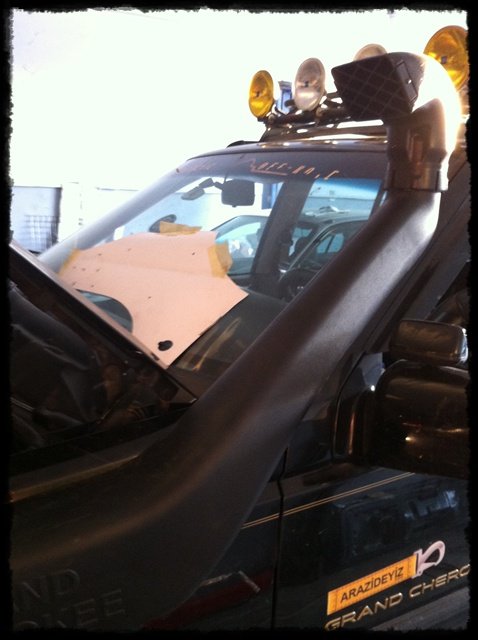

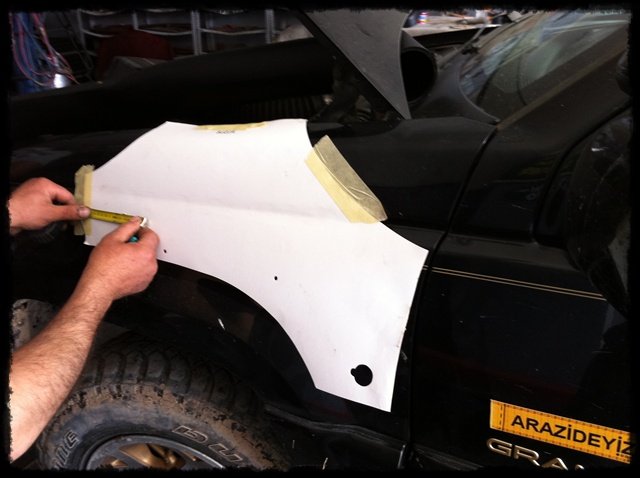

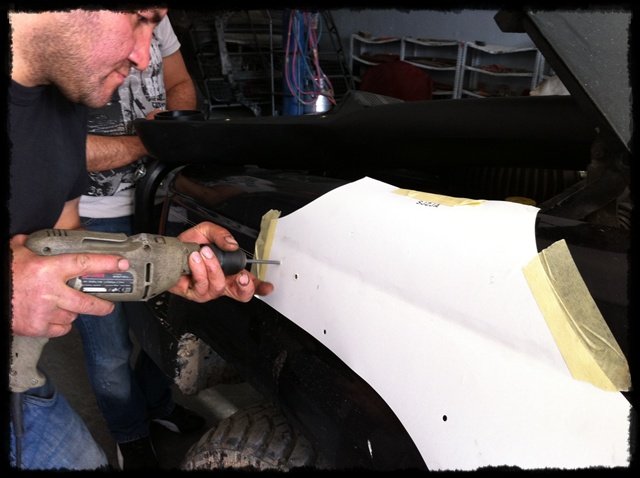

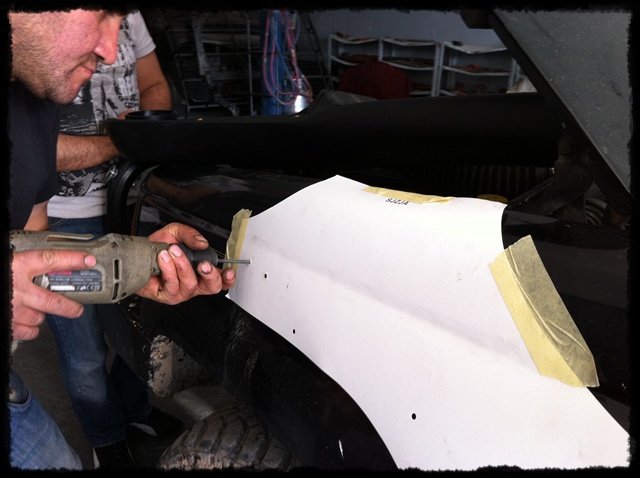

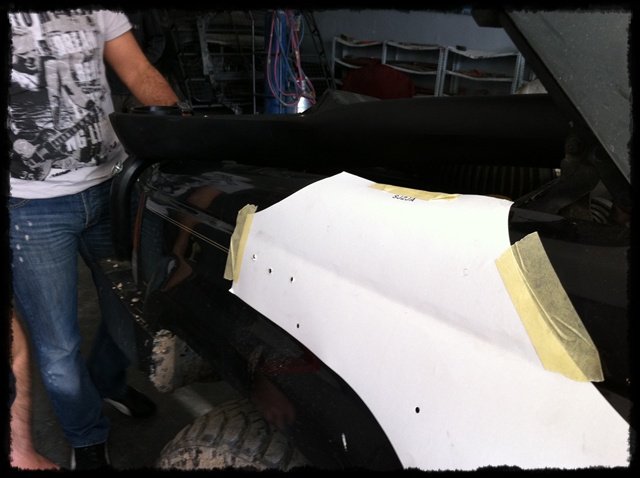

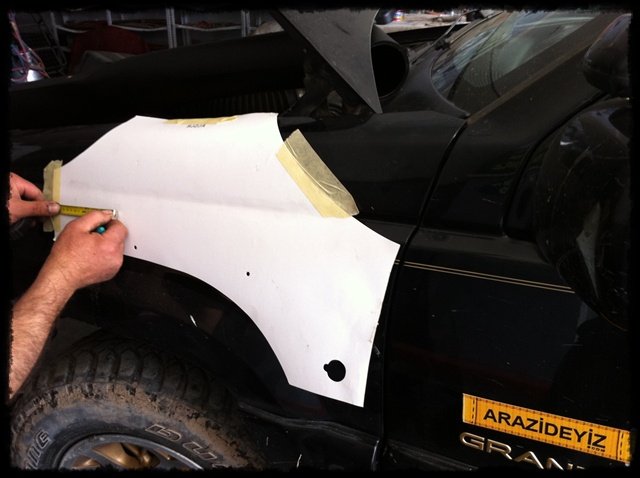

şablon sağ çamurluğa hizalandı ve delikler açılmaya başlandı
[attachment=1]
[attachment=2]
[attachment=3]
[attachment=4]

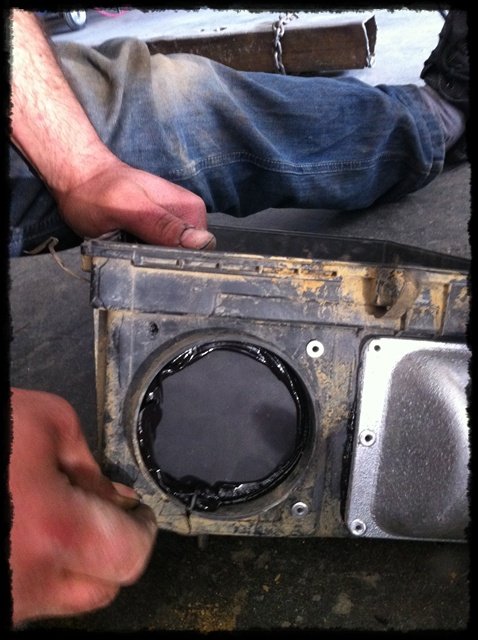

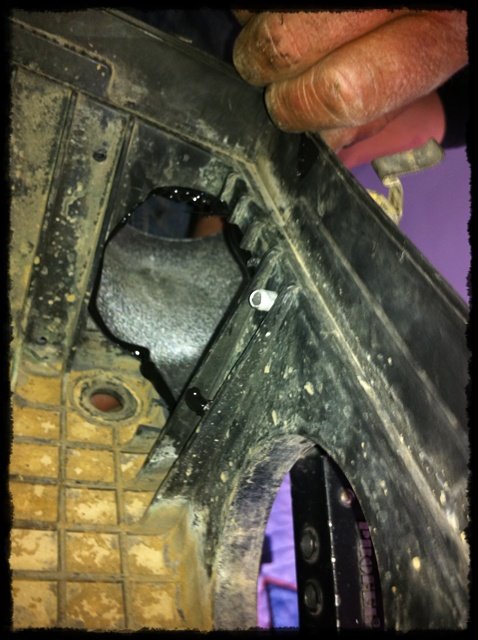

hava filtre kazanı şablon ile delindi kesildi perçinle kutudan çıkan parça silikonlanıp eski deliği kapattı
[attachment=5]



[mertbirincioglu]

Ynt: Grand cheroke zj şnorkel montajı

[attachment=1]

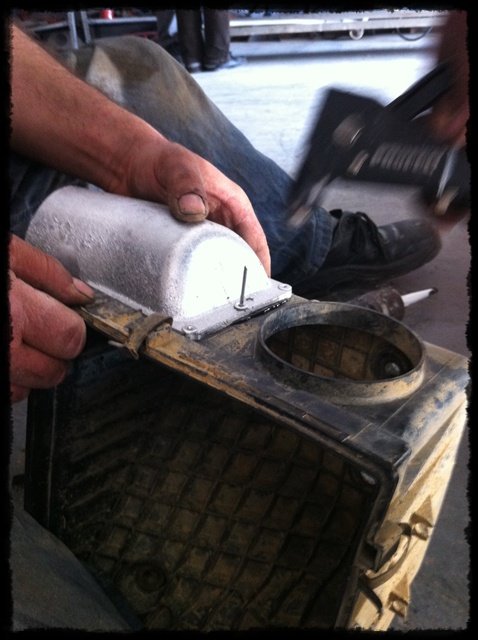

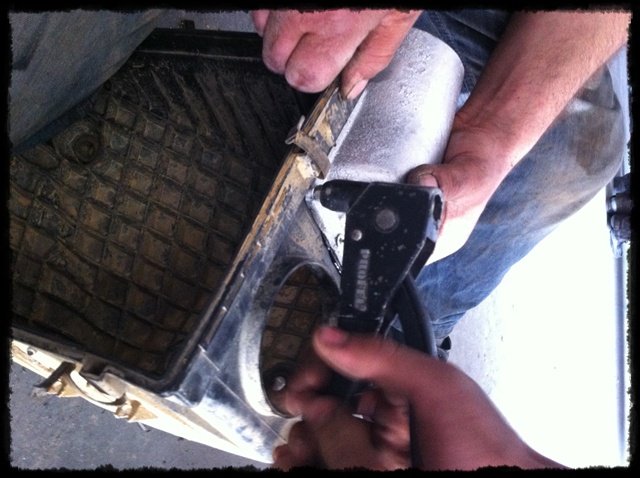

Hava filtre kazanına yandan açılan deliğe şnorkelin kutusundan çıkan parça silikonlanıp perçinlendi

[attachment=2]



[mertbirincioglu]

Ynt: Grand cheroke zj şnorkel montajı

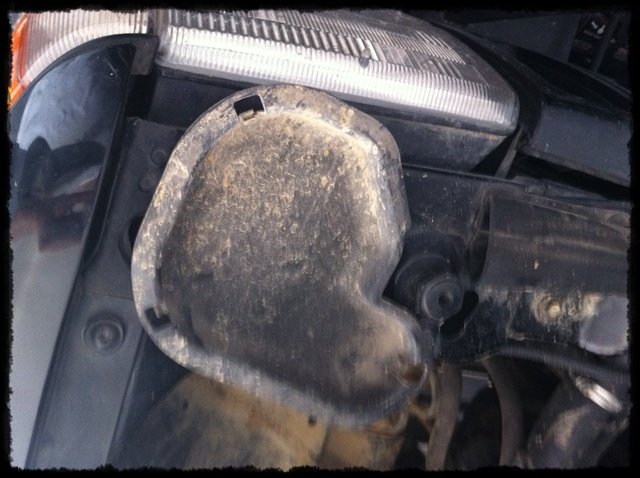

sol farın arkasında çamurluğun içinde plastik ile kapanmış bir delik var buradan şnorkele bağlantı yapılıyor yani burada kesme biçme yok halihazırda olan deliği kullanıyoruz

[attachment=1]
[attachment=2]



[mertbirincioglu]

Ynt: Grand cheroke zj şnorkel montajı

buradan çıkan plastik parça
[attachment=1]
[attachment=2]



[mertbirincioglu]

Ynt: Grand cheroke zj şnorkel montajı

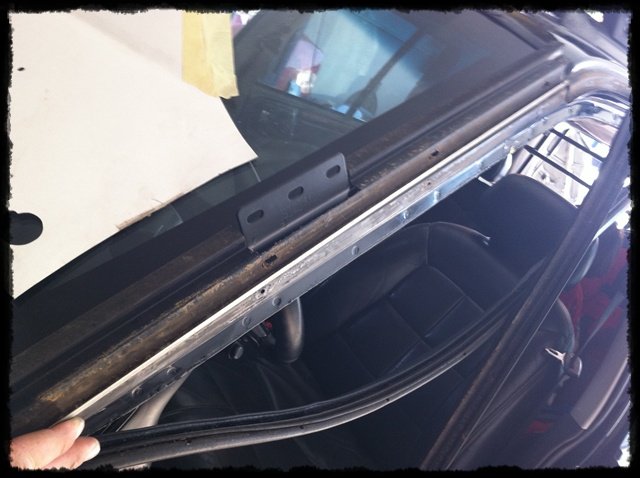

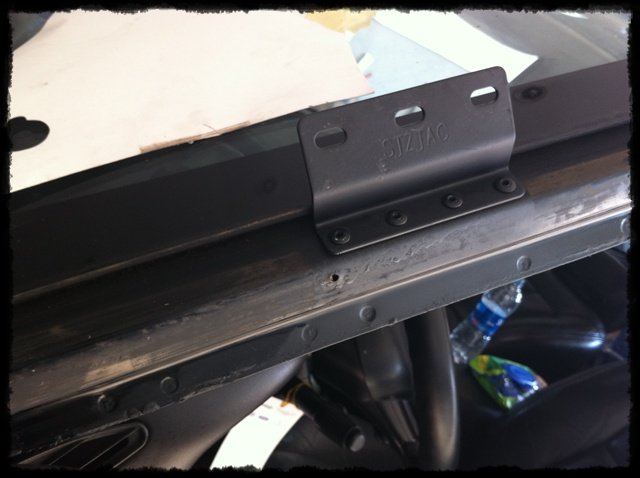

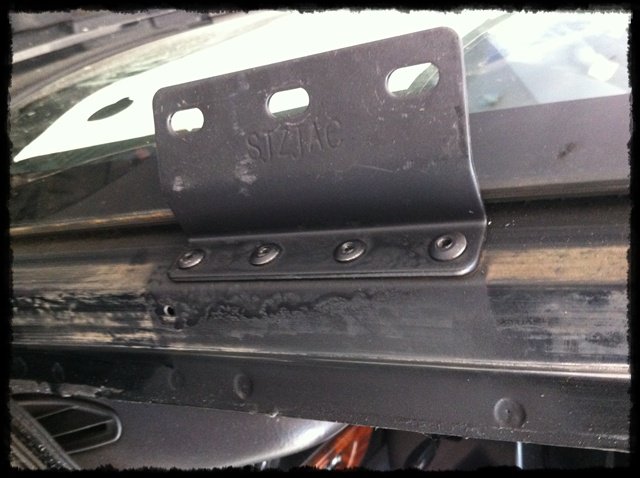

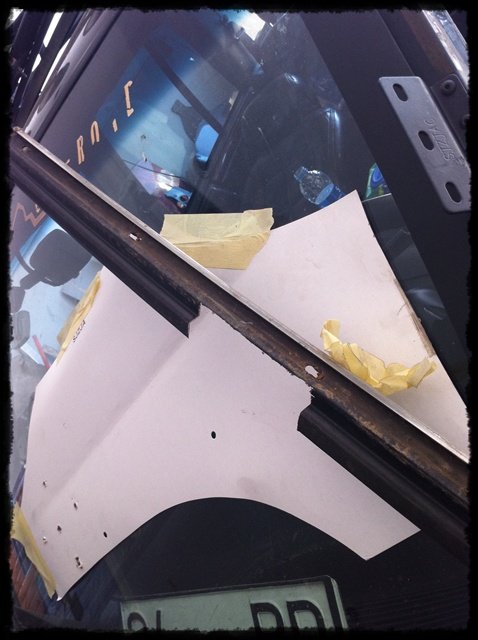

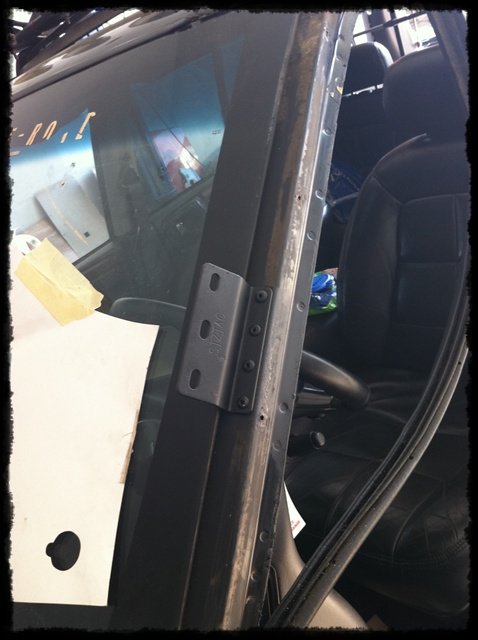

şnorkelin uzun kısmını tutan ayak için cam fitilleri çıkarıldıktan sonra saç vidalı bir plaka daha var onuda çıkardık yerine 3 delik açıp perçin ile sabitlendi ayak

[attachment=1]
[attachment=2]
[attachment=3]



[mertbirincioglu]

Ynt: Grand cheroke zj şnorkel montajı

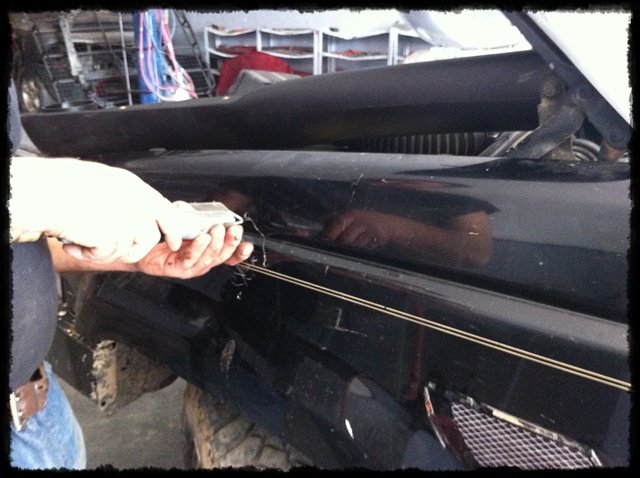

Daha sonra bu ayağa göre çıkan metal plakada biraz kesme işlemi yapıldı ve tekrar yerine vidalandı
[attachment=1]
[attachment=2]



[mertbirincioglu]

Ynt: Grand cheroke zj şnorkel montajı

hava filtre kazanının eski deliği kapanmış halde.

[attachment=1]



[mertbirincioglu]

Ynt: Grand cheroke zj şnorkel montajı

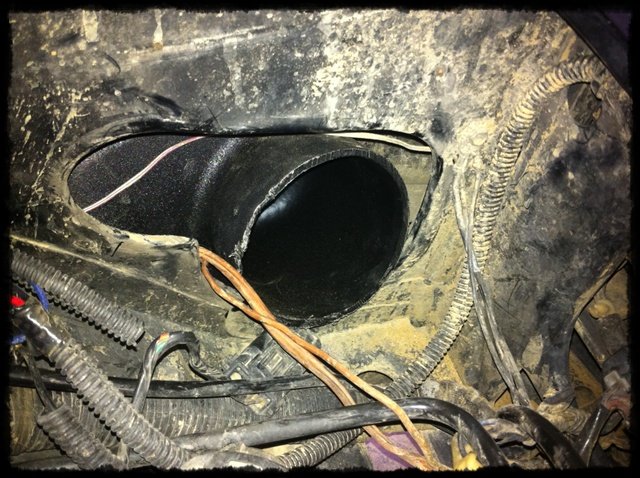

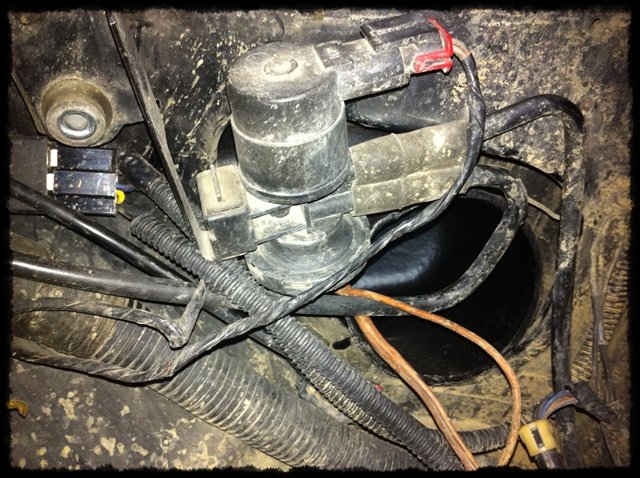

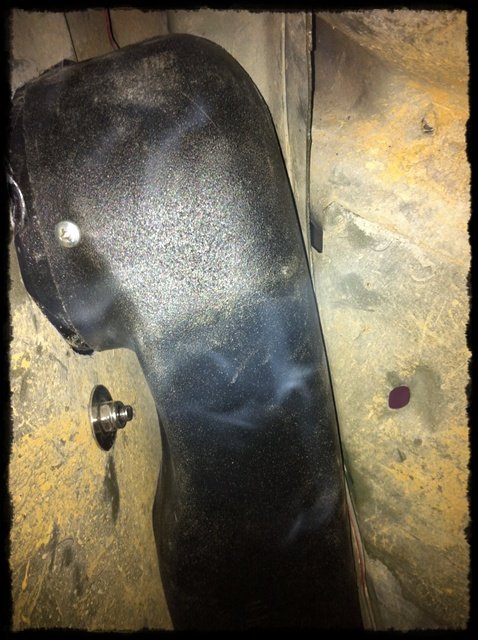

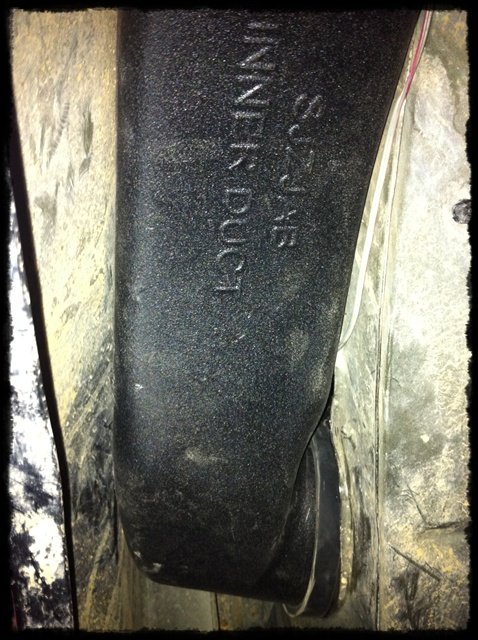

çamurluğun içine takılan parçanın alttan görünümü

[attachment=1]
[attachment=2]



[mertbirincioglu]

Ynt: Grand cheroke zj şnorkel montajı

[attachment=1]



[mertbirincioglu]

Ynt: Grand cheroke zj şnorkel montajı

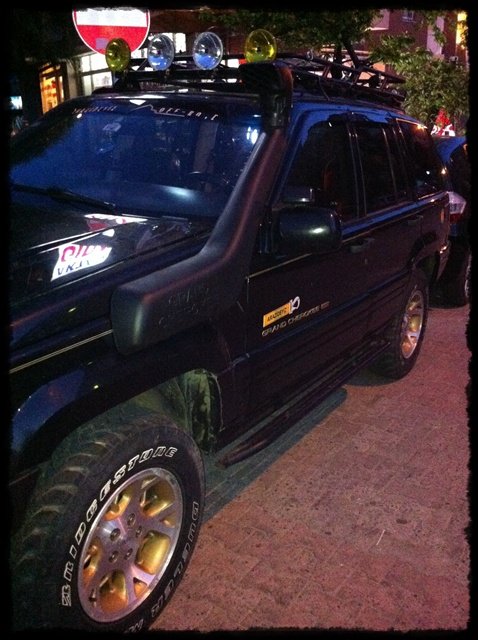

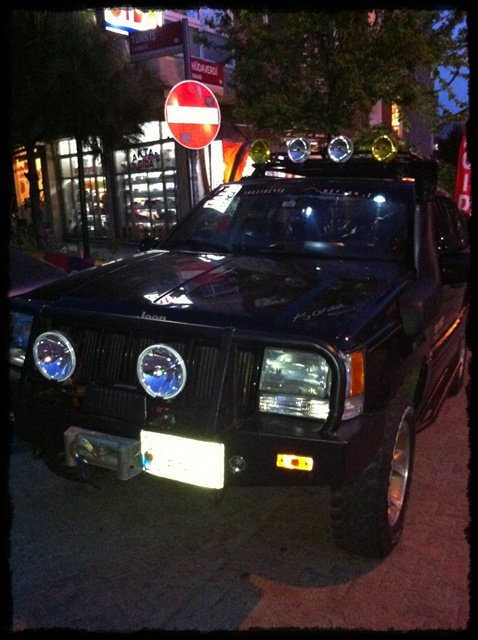

ve bitmiş halimiz

[attachment=1]
[attachment=2]
[attachment=3]



[mertbirincioglu]

Ynt: Grand cheroke zj şnorkel montajı

bu da 5.2 V8 magnumun şnorkelli sesi

http://www.dailymotion.com/video/xiqg66_grand-cherokee-zj-ynorkellli_auto



[mertbirincioglu]

Ynt: Grand cheroke zj şnorkel montajı

olumlu olumsuz bir tavsiye öneri düşünce yok mu arkadaşlar



[TK2287]

Ynt: Grand cheroke zj şnorkel montajı

Merhabalar,

Kesinlikle gayet güzel olmuş. Benim de ihtiyacım var. Nereden ve kaça geldiği konusunda yardımcı olurmıusunuz ? Saygılarımla.

Tümay Korkut



[mertbirincioglu]

Ynt: Grand cheroke zj şnorkel montajı

Merhabalar,

Kesinlikle gayet güzel olmuş. Benim de ihtiyacım var. Nereden ve kaça geldiği konusunda yardımcı olurmıusunuz ? Saygılarımla.

Tümay Korkut

bu başlığın ilk sayfalarına bakarsanız büyük insan önder karakuşun irtibat bilgilerini bulabilirsiniz.



[TK2287]

Ynt: Grand cheroke zj şnorkel montajı

Dikkat etmemiştim, kusura bakmayın. Teşekkür ederim.
